湖泊科学   2022, Vol. 34 Issue (2): 468-477.  DOI: 10.18307/2022.0209
0

研究论文——生物地球化学与水环境保护

引用本文 [复制中英文]

朱伟, 许小格, 侯豪, 程林, 李岳鸿, 林小蔚, 吴勇, 水库环保疏浚及板框脱水工程中余水水质及变化规律. 湖泊科学, 2022, 34(2): 468-477. DOI: 10.18307/2022.0209
[复制中文]
Zhu Wei, Xu Xiaoge, Hou Hao, Cheng Lin, Li Yuehong, Lin Xiaowei, Wu Yong. Water quality and change pattern of residual water in reservoir environmental dredging and plate and frame dewatering project. Journal of Lake Sciences, 2022, 34(2): 468-477. DOI: 10.18307/2022.0209
[复制英文]

基金项目

江苏省科技计划项目(BE2018737)和中央高校专项项目(B200204028)联合资助

通信作者

许小格, E-mail: xxg0626@163.com

文章历史

2021-06-23 收稿
2021-07-21 收修改稿

码上扫一扫

水库环保疏浚及板框脱水工程中余水水质及变化规律
朱伟1 , 许小格1 , 侯豪2 , 程林1 , 李岳鸿1 , 林小蔚2 , 吴勇2
(1: 河海大学环境学院, 南京 210098)
(2: 河海大学土木与交通学院, 南京 210098)
摘要:湖泊、水库、河流污染后实施底泥环保疏浚工程的实例很多,但如何处理疏浚余水以及处理尾水排放应该执行什么样的控制标准,是一个没有解决的问题.针对这一问题,本文以溧阳市沙河水库环保疏浚以及配套的泥浆板框压滤脱水工程为例,研究了余水发生后的水质以及在各处理环节中的变化规律,基于这一规律探讨了疏浚尾水的排放标准.结果表明疏浚余水经过一级絮凝处理后大部分污染物可以去除,悬浮物、总氮、总磷、COD分别可去除73%~99%、21%~72%、69%~96%、32%~48%,但后续的生态处理并没有体现出明显的效果.通过处理后尾水基本上能够达到《污水综合排放标准》(GB 8978—1996)一级排放标准,如需进一步提升排放标准,尾水中的氨氮成为制约性指标.
关键词环保疏浚    余水水质    板框压滤    尾水排放标准    尾水处理    沙河水库
Water quality and change pattern of residual water in reservoir environmental dredging and plate and frame dewatering project
Zhu Wei1 , Xu Xiaoge1 , Hou Hao2 , Cheng Lin1 , Li Yuehong1 , Lin Xiaowei2 , Wu Yong2
(1: College of Environment, Hohai University, Nanjing 210098, P. R. China)
(2: College of Civil and Transportation Engineering, Hohai University, Nanjing 210098, P. R. China)
Abstract: There are many examples of environmental dredging applied on the polluted lakes, reservoirs, and rivers. However, the treatment of dredging residual water and the control standards of tailwater discharge have not been clearly defined yet. To address this issue, this paper takes the environmental dredging of the Shahe Reservoir and its supporting mud plate and frame filter press dewatering project in Liyang as an example, and studies the water quality after the occurrence of residual water and the changing pattern in each treatment process. Based on this pattern, the discharge standard of dredged tailwater is discussed. The results indicate that most of the pollutants in the dredged water can be removed after the first-level flocculation treatment. The removal rates of suspended solid, total nitrogen, total phosphorus and COD are 73% to 99%, 21% to 72%, 69% to 96% and 32% to 48% respectively, but the subsequent ecological treatment is not effective. Referring to the "Integrated Wastewater Discharge Standard" (GB 8978-1996), most of the treated tail water achieve the first level discharge standard. If the discharge standard needs to be further improved, the ammonia nitrogen in the tailwater would become a restrictive indicator.
Keywords: Environmental dredging    residual water quality    plate and frame filter    tail water discharge standard    tail water treatment    Shahe Reservoir

我国的多数湖泊、水库都存在着富营养化、有机物及重金属污染等水质问题,其中底泥作为内污染源向上覆水体释放也会成为污染的原因之一[1-2]. 在外源污染基本得到控制以后,环保疏浚是清除湖泊内源污染(主要是污染底泥)的有效工程措施之一[3]. 采用环保绞吸式挖泥船是目前较为常用的环保疏浚方法,疏浚泥浆在泥泵的作用下直接通过管道被输送到陆地上的储泥场(排泥场、堆场)[4],在储泥场内完成泥水分离后进行后续处理. 由于环保绞吸式是将底泥变换成高含水率泥浆[5],相对于底泥其体积会增量7~8倍. 对于疏浚泥浆的处理,由于储泥场土地确保的困难,使用机械脱水并对脱水后的泥饼进行合理处置或资源化利用变为目前较为常用的方法. 目前国内约60% 的疏浚泥浆采用直接堆放的方式处理,其余40% 则采用了类似“泥浆浓缩-板框压滤-处置利用”的处理工艺[6]. 实际上在脱水过程中会产生底泥7~8倍体积的尾水排放,大量尾水排放可能产生的二次污染以及环境负荷越来越受到关注[3].

目前,疏浚余水的处理工艺大多采用物理法和化学法,主要关注悬浮物(SS)的去除,并依托湖库河流等疏浚工程进行研究和探讨. 霍守亮等[7]针对五里湖疏浚堆场余水开展生产性试验研究,通过延长水流路径及向输泥管投加絮凝剂等措施促进颗粒物沉淀,并发现余水中SS与总氮、总磷、COD之间均存在很好的相关性,认为可以用SS作为余水排放的控制指标. 袁星等[8]、刘志刚[9]分别针对泉州市山美水库、滇池草海等清淤工程的堆场余水,采用物理、化学结合法对疏浚余水进行处理研究,发现处理后尾水水质可达到《污水综合排放标准》(GB 8978-1996)一级标准,主要控制因子固体SS低于70 mg/L. 王琦等[10]、张志芳等[11]则采用物理、生物、化学综合处理方法分别对竺山湖和梅梁湖生态清淤的堆场余水进行处理,疏浚余水依次通过生物排泥池、沉淀池、澄清池,最终余水排放水质达到《污水综合排放标准》(GB 8978-1996)二级标准,主要控制因子SS低于150 mg/L. 何品晶等[12]针对上海市杨浦区某河道经水力吸泥后离心脱水排出的上清液(离心余水),通过实验探索了澄清-砂滤-超滤组合工艺的净化效果,结果表明依次加入PAC和PAM(聚丙烯酰胺)的双调理混凝能有效沉降颗粒物,旋流澄清尾水经砂滤可达污水排放二级标准,再经超滤可达生活杂用水的回用水质要求. 从这些研究现状来看,针对目前较多采用的板框压滤系统的余水性质和处理效果的研究较为缺乏. 另一方面,我国目前对于疏浚余水的排放还没有相关标准,虽然这些研究大多数参照了《污水综合排放标准》(GB 8978-1996)一级和二级标准,但有些涉及到重要水体、饮用水水源地时往往需要更高的标准进行控制. 那么通过环保疏浚、板框压滤所产生的余水性质到底是怎样的?余水经过处理后能达到怎样的水质标准?余水排放应该执行什么样的标准?都是工程界急需明确的问题.

本文结合溧阳市天目湖水源地(沙河水库)环保疏浚及泥浆板框压滤脱水工程(以下简称沙河水库疏浚-脱水工程),在工程施工期对余水处理的不同工艺阶段进行了持续的水质监测. 沙河水库疏浚-脱水工程的余水排区处于太湖流域上游,并涉及到重要监测断面水质达标问题,因此余水处理在常规物理法、化学法[13-14]的基础上,增加了“好氧塘+表流湿地”系统,形成了“自然沉淀-混凝沉淀-生物曝气-表流湿地”处理工艺. 本文以此工程为例,对余水处理各处理塘的进水和出水取样分析,研究该工艺各处理环节中余水的物理、化学性质变化规律,并在此基础上分析讨论了这套余水处理工艺中存在的问题,探讨了余水处理系统的净化能力及尾水排放水质标准,提出了合理的改进建议,以期为后续同类工程提供借鉴参考.

1 研究对象与方法 1.1 工程概况

沙河水库是太湖流域7座大型水库之一,位于长三角平原与苏皖浙山区接合部、江苏省溧阳市城南约12 km的天目湖镇境内、戴溪河干流-沙河上,水域面积11.6 km2,集水面积148.5 km2,正常蓄水位21.00 m,相应库容5970万m3. 水库始建于1958年9月,是一座集防洪、灌溉、旅游、供水、发电、养殖等多种功能的国家级大型水库(Ⅱ型). 水库北部湖区底泥有机物与重金属复合污染严重,造成饮用水安全形势十分严峻,综合考虑需要对沙河水库进行生态清淤. 根据沙河水库水下地形、地质和污染物分布情况,确定疏浚范围为坝前北部湖区,疏浚总面积63.60万m2,疏浚厚度0.6~0.9 m,疏浚总量50.00万m3(含允许超挖量). 根据疏浚时水下施工深度、工期及避免二次污染等条件要求,选用了1台200 m3/h深水型环保绞吸式挖泥船对水库进行疏浚. 库底淤泥经绞吸式疏浚后变成了体积庞大、浓度极低的稀泥浆,伴随产生的是大量余水. 沙河水库疏浚余水处理采用“自然沉淀-混凝沉淀-生物曝气-表流湿地”工艺,工艺简图如图 1.

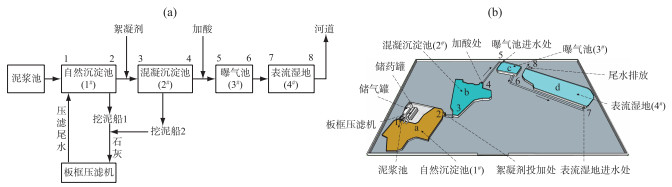

图 1 “自然沉淀-混凝沉淀-生物曝气-表流湿地”工艺示意图 (1:1#进水,2:1#出水,3:2#进水,4:2#出水,5:3#进水,6:3#出水,7:4#进水,8:4#出水) Fig.1 Schematic diagram of "natural precipitation and coagulation precipitation and biological aeration and surface wetlands" process

疏浚泥浆首先经深水挖泥船加压后通过全封闭管道进入1#池(自然沉淀池,规模:围堰全长453 m,池深5 m,有效容积30000 m3图 1a),绝大部分淤泥在此沉淀池中沉淀而后形成较高浓度泥浆,当泥浆浓度达到一定数值后,位于池中的小挖泥船将高浓度泥浆输送到均化池中搅拌进而通过2台过滤面积800 m2/台的板框压滤机将泥浆压成泥饼,在均化池中掺加石灰作为助滤剂以加快过滤效率,压滤尾水重新再进入1#池. 最终压滤成的泥饼运至6 km以外的矿坑进行处置利用. 在1#池闸板箱体调节排水水位处添加PAC(聚合氯化铝)和PAM(聚丙烯酰胺),通过1#池和2#池(混凝沉淀池,规模:围堰全长462 m,池深3.5 m,有效容积30000 m3图 1b)之间的管道进行充分混合,通过2种絮凝剂促使上覆水中未沉淀的细小颗粒在2#池中絮凝沉淀,降低上覆水中各种污染物含量,当淤泥淤积到一定浓度后再次被输送到均化池而后进行压滤. 在2#池出口处添加浓硫酸以调节上覆水pH. 3#池(生物曝气池,规模:面积4000 m2,有效水深2.5 m,图 1c)主要分为两个模块:曝气与填料. 全池通过曝气机进行曝气,使水中氧气保持较高的浓度以促进微生物的生长繁殖,填料给微生物提供着床,微生物不断进行新陈代谢来消耗水中的总氮(TN)、总磷(TP). 4#池(表流湿地系统,规模:面积20000 m2图 1d)池内种植芦苇和荷花,运用植物根系以及根系上、根杆上附着的微生物群落来吸收水中的有机物,起到脱氮除磷的作用,同时设置隔板使水流流径延长,更利于水中微颗粒的降解最终被水生植物吸收,最终尾水排入附近河道.

1.2 样品采集与分析方法

图 1所示,为探究疏浚泥浆处理系统各环节对于余水的污染物去除效果,于2020年11月-2021年1月,对泥浆处理厂的压滤尾水和4个处理塘的进水、出水进行逐月采集,每月2次. 样品均使用500 mL聚乙烯瓶保存,低温运回实验室,其中1#池进水(疏浚泥浆)静置沉淀24 h后取上覆水进行分析,其他样品立即进行分析. 此外,在疏浚前还采集了水库9个点位的上覆水和相应的底泥柱状样品,柱状样按照每20 cm进行分层,密封于聚乙烯袋中低温运回实验室进行分析.

各水质指标的监测分析方法参考《水和废水监测分析方法》(第四版)[15]中相关规定方法进行,其中pH使用SX836便携式pH仪进行现场测定,浊度使用SGZ-200AS浊度计进行测定,TN浓度采用碱性过硫酸钾消解紫外分光光度法测定,TP浓度以钼锑抗分光光度法进行测定,氨氮(NH3-N)浓度采用纳氏试剂分光光度法测定,化学需氧量(COD)采用酸性高锰酸钾滴定法(下文不再特别标出,统称为COD)浓度. 底泥中有机质(OM)的测定采用ASTM D2974-00的方法[16],以烧失重(LOI)表示,即将烘干的底泥于550℃下灼烧5 h,计算灼烧后前后损失的质量与原底泥质量的比值,TN含量测定方法为碱性过硫酸钾消解紫外分光光度法,TP含量采用酸熔-钼锑抗分光光度法.

2 结果与分析 2.1 疏浚及疏浚泥处理过程中污染物的去向分析

为了解在环保绞吸式疏浚过程中底泥中污染物向疏浚余水中的转化情况,测定了疏浚前沙河水库底泥中的TN、TP和有机质含量,上覆水以及疏浚后泥浆中的TN、TP浓度和COD. 如图 2所示,疏浚前水库底泥中TN含量均值约为863.48 mg/kg,上覆水TN浓度为0.72 mg/L,经由水下混合后变成浓度约为10% 的稀泥浆,TN浓度增加为原始上覆水的5倍,分析是因为疏浚过程中污染底泥和水发生剧烈搅动,一方面吸附有氮、磷、有机物的细小颗粒大量进入余水中,另一方面存在于底泥间隙水中的溶解态污染物也进入了余水. TP与TN有相似的变化趋势,但比TN增加幅度更大,疏浚泥浆中TP浓度为原始上覆水的11倍,而对比底泥中两者的含量,发现TP仅为431.81 mg/kg,是TN含量的1/2,说明底泥中的磷比氮更易吸附在细颗粒上,从而随着疏浚过程进入余水中.

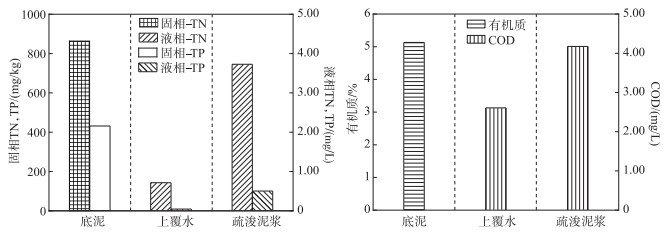

图 2 疏浚前后固-液中总氮、总磷、有机物质含量转化 Fig.2 Conversion of total nitrogen, total phosphorus and organic matter content in solid-liquid before and after dredging

疏浚后泥浆COD相比原始上覆水有所增加,但与TN、TP相比增幅不大,仅为原来的1.6倍. 不同的河流湖库,因其底泥污染程度、原始上覆水水质以及疏浚方式的差异,疏浚泥浆中COD也有所不同,一般在15~489 mg/L左右[9, 17]. 根据对沙河水库的调查,全库底泥有机质含量范围为1.67% ~6.10%,清淤范围内的有机质含量相对偏高,为2.86% ~6.10%,平均值为5.13%,与一般黑臭河道的底泥相比,有机质污染相对较轻,因此进入疏浚泥浆中的有机物质含量相对较低,疏浚泥浆COD平均值为4.17 mg/L.

2.2 余水处理过程中的水质变化

2020年11月-2021年1月各处理塘进出水TN浓度变化的逐月监测情况可以看出,总体上TN在经过处理后浓度明显降低,但随着不同的施工时期,部分月份出现波动. 经过1#池自然沉淀后,上清液中TN浓度呈现下降趋势,同时可以发现浊度在这个过程中变化与之相似,因此可以推测大部分的含氮污染物附着在易于沉降的颗粒物上,能够随着颗粒沉降而去除. 在1#池出口处添加PAC和PAM,使悬浮颗粒进一步在2#池混凝沉淀,经过2个处理塘的自然沉淀和强化沉淀作用,2#池出水TN可达去除总量的84% ~100%,浓度基本在1.5~2.5 mg/L左右,平均水质为地表Ⅴ类水(图 3a). 3#池和4#池对于TN的去除作用已经微乎其微,可以看出后期TN基本不再发生变化,分析原因一方面可能是3#池进水TN浓度已经较低,后续生物作用的效果难以体现出来,另一方面秋、冬季节,植物逐渐开始衰亡,对营养盐的利用大大减弱,同时植物体的死亡分解也会向水体释放氮、磷[18].

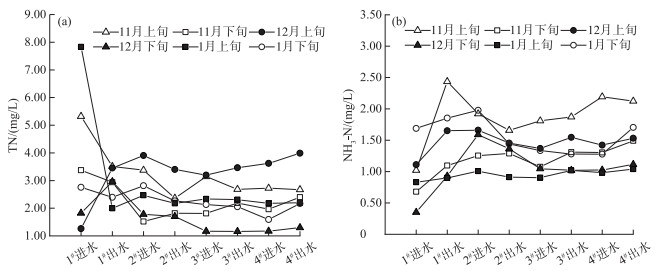

图 3 余水处理过程中TN(a)和NH3-N(b)浓度变化 Fig.3 Changes of TN(a) and NH3-N(b) concentration during residual water treatment

与TN相反,氨氮在经过处理后则均呈现出浓度显著升高的现象,出水氨氮浓度可达进水的101% ~318%,且主要增加区段在1#池进水-2#池进水之间,后续处理过程中则基本保持稳定(图 3b). 根据吴思麟等[19]的研究,在板框压滤过程中原本赋存于泥中的含氮污染物会随着压滤尾水被带出,尾水中TN浓度相当高,多次的监测结果也显示,压滤尾水中氨氮浓度一般在7.35~9.21 mg/L之间,占TN的51% ~86%,而1#池中原始上覆水氨氮浓度仅为0.35~1.68 mg/L,占TN的10% ~20%,因此高氮浓度的压滤尾水排入1#池不仅使上清液中TN浓度发生了很大的改变,也造成了氨氮比例的显著变化,对比1#池处理后TN的下降趋势(12月份异常波动),说明自然沉淀过程主要针对硝态氮的去除,对于氨氮的去除作用不大. 2#池进水氨氮浓度较1#池出水有所升高,这可能是因为絮凝剂PAM本身带有氮元素,向水体投加之后,其对于氨氮的去除作用短时间内还未发挥,但其本身氮浓度已经对水质产生影响,因此导致水中氨氮浓度升高. 经过2#池处理后,出水氨氮下降9% ~27%,说明混凝沉淀对氨氮的去除有一定作用,但作用不大. 3#池和4#池则基本不发挥作用.

疏浚余水经过1#池自然沉淀后,TP去除率为15% ~92% (图 4a). 1#池进水TP浓度为0.15~1.32 mg/L,最高值和最低值相差近十倍,但出水TP浓度并无明显差异,基本都维持在0.11 mg/L左右,说明难以自然沉淀的细小颗粒物含量是相对稳定的. 絮凝剂投加后,在1#池和2#池之间的管道充分混合,同时对TP进一步去除,2#池进水处TP去除率已达86% ~97%,浓度基本在0.05 mg/L以下,说明余水中大部分的含磷污染物为颗粒态,随着颗粒沉降被去除. 除11月份2次监测趋势不同外,其他月份变化总体一致,经过2#池TP浓度基本不发生改变,说明混凝沉淀在连接1#池和2#池的管道中已经完成,絮凝剂作用发挥迅速. 3#池出口处TP浓度又有所回升,可能是因为曝气引起的水体扰动使细小颗粒物重新悬浮,在之后TP浓度又明显降低,4#池出水TP浓度和2#池进水相差不大,说明通过自然沉淀和混凝沉淀作用后,余水中剩余TP已经很难进一步去除,且出水TP浓度与原始进水TP浓度之间无明显相关性,最终均维持在0.01~0.06 mg/L范围内.

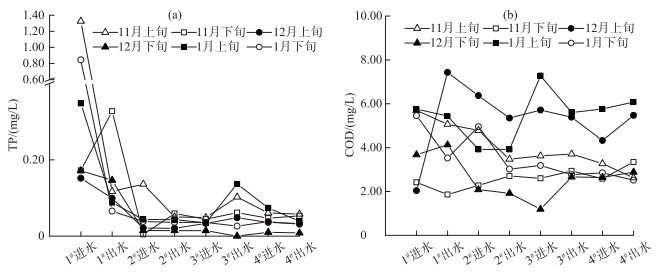

图 4 余水处理过程中TP(a)和COD (b)浓度变化 Fig.4 Changes of TP (a) and COD (b) concentration during residual water treatment

图 4b可以看出,COD在处理的整个流程中波动较大,经过1#池和2#池沉淀作用后,COD整体呈下降趋势,去除率为32% ~48%. 经过3#池和4#池对COD的去除效果不明显,且多数月份中,4#池出水浓度较进水浓度反而有所升高,这可能是因为秋冬季节,植物体逐渐衰亡,其分解的残体碎屑进入水体使出水COD升高. 11月份,12月下旬和1月下旬出水COD维持在3 mg/L左右,12月上旬和1月上旬则表现出处理后出水COD浓度高于进水的现象,出水COD在5.5 mg/L左右.

图 5a可以看出,11月下旬、12月下旬pH在处理过程中基本不发生变化,为偏碱性状态,其他月份pH均表现出在1#池出口处显著升高,2#池基本保持稳定,3#池进口处又大幅下降,后续基本平稳的趋势,分析出现该变化规律的原因是石灰的加入使得板框压滤尾水呈现强碱性,压滤尾水排入1#池,与上清液混合后,导致1#池出水pH明显升高,在2#池出口处加酸调节,因此3#池进水pH又出现显著下降,最终出水pH在7~9之间,呈微碱性. 而11月下旬和12月下旬的pH在1#池出水至3#池进水阶段与其他月份差异明显,主要是由于来水水量等因素的变化使得1#池出水pH并未显著升高,满足出水水质对于pH的要求,因此在后续处理过程中省略了加酸调节这一步骤,出现了整体较为平稳的趋势,最终pH仍维持在7~9之间.

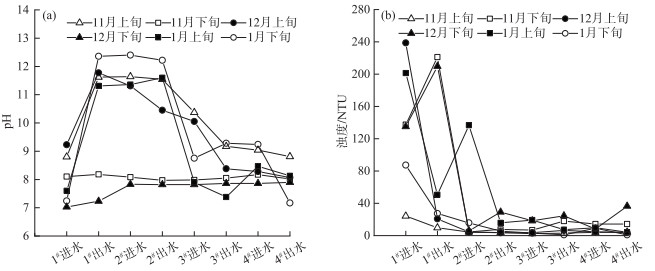

图 5 余水处理过程中pH(a)和浊度(b)变化 Fig.5 Changes of pH (a) and turbidity (b) during residual water treatment

浊度虽然在个别段出现上升下落的波动现象,但整体上为下降趋势,经过1#池和2#池的沉淀作用,浊度降低效果显著,颗粒物去除可达80% ~99% (图 5b). 前期后续处理塘对浊度降低并无明显作用,后期为改善处理效果,在4#池内设置隔板,延长水流路径,并在出口前方增加陶粒滤料层,可以看出1月份的2次监测中,经过4#池浊度都有大幅下降,去除率达56%~91%,出水浊度均在40 NTU以下,其中多次在0~5 NTU之间.

2.3 影响余水处理的关键水质参数

表 1为余水处理过程中不同月份水中污染物浓度与浊度的关系. 浊度单位选取散射浊度单位(NTU). 由表可知,TP浓度与浊度呈极显著相关(P < 0.01),TN除12月上旬趋势异常之外,其他月份与浊度也表现出了较好的相关关系,而氨氮与浊度的相关性则较差,这与霍守亮等[7]的研究结果一致,所不同的是,霍守亮等的研究中浊度与COD显著相关,而本文两者关系不明确,原因可能是4#池表流湿地植物净化作用受季节影响较大,秋冬季一方面植物吸收作用下降,另一方面植物体死亡分解碎屑进入水中,导致出水COD不稳定. 因此,通过控制余水中悬浮物浓度基本可控制TN、TP浓度,但无法保证出水氨氮及COD.

表 1 浊度与各处理塘进出水水质的相关关系 Tab. 1 Correlation between turbidity and the water quality of influent and effluent of each treatment pond

从处理流程各环节水质连续变化的角度来看,沙河水库疏浚余水处理系统对TN、TP、浊度的去除都发挥了极大作用,对COD的去除效果次之,而对氨氮则无明显作用. 相比于原始的疏浚泥浆,经处理后余水中TN浓度降低了21% ~72%,TP浓度降低了69% ~96%,浊度降低了73% ~99%,但氨氮浓度却增加了25% ~218%,因此氨氮成为余水水质的关键限制性因素,如何强化对氨氮的去除以及在去除浊度的同时如何控制氨氮的增加是余水处理面临的关键问题.

3 讨论 3.1 通过环保疏浚、板框压滤所产生的余水性质

环保绞吸式挖泥船是目前常采用的环保疏浚方法,底泥在水下与水混合变成高含水率泥浆,由此产生了带有大量细小颗粒物,富含有机质和氮磷营养盐等污染物质的浑浊余水. 沙河水库疏浚原水中各种污染物浓度见表 2,根据范铮等[17]的研究,河道清淤疏浚余水中SS浓度为8~821 mg/L,COD为15~489 mg/L,NH3-N浓度为4.58~134 mg/L,与表 2对比发现本文中沙河水库疏浚余水污染物浓度普遍较低,这与底泥的污染程度密切相关,河道清淤的对象一般为黑臭河道,底泥及原水污染都较为严重,此外,清淤工艺参数、泥水分离方法等因素不同也会导致余水水质不同[17, 20],淤泥出水水质指标值范围较广. 其他水体如泉州市山美水库[8, 14]经环保疏浚后余水中SS浓度为1136 mg/L,TN浓度为6.9 mg/L,TP浓度为1.54 mg/L,滇池[9]疏浚余水SS浓度为821 mg/L,TN浓度为134 mg/L,TP浓度为0.98 mg/L,COD为489 mg/L,可以看出TP浓度在湖泊和水库疏浚余水中差异不大,而SS、TN和COD则表现出了显著的波动,其中山美水库和沙河水库同为供水水源地,优良的上覆水水质和较轻的底泥污染程度使其疏浚余水中污染物浓度明显较低,且二者余水中TN、TP浓度也较为相近.

表 2 沙河水库疏浚原水及压滤尾水中各类污染物浓度 Tab. 2 Concentration of various pollutants in dredging water and pressure filter tail water of Shahe Reservoir

高含水率泥浆经过浓缩后变成浓泥被泵入均化池,为了提高过滤效率,通常参考污泥脱水工艺掺加石灰作为助滤剂[21]. 沙河水库压滤尾水中各种污染物浓度见表 2,相对于疏浚原水,由于板框压滤过程中滤布的过滤性能,出水浊度明显较低,但石灰的掺入使得压滤尾水pH高达12.55,呈现为强碱性. 尾水TP大约为疏浚原水的1/10,由前文分析可知,TP主要为颗粒态,大部分最终沉降在了待压滤的底泥中,而压滤出水中磷浓度较低,说明TP很好地吸附在了泥颗粒上,不会随着间隙水的压滤或浸出而损失,这与吴思麟等[19]在通济桥水库的研究中结论一致,通济桥水库压滤尾水中TP浓度为0.11 mg/L,其疏浚原泥中TP浓度为363.36 mg/kg,与本文图 2表 3对比发现,原泥及尾水中TP浓度均相近. 而TN、NH3-N和COD则有着明显不同的趋势,相对于疏浚原水,压滤尾水中浓度明显升高,说明在压滤过程中这些物质容易随着压滤尾水被带出.

表 3 沙河水库排放出水水质 Tab. 3 The discharge water quality of Shahe Reservoir

压滤尾水排入1#池,与疏浚原水混合成为该工艺需处理的余水,虽然压滤尾水水量远低于疏浚原水水量,但由图 4和图7可以看出,其对氨氮和pH的影响是剧烈的,造成后续氨氮浓度居高不下,给氨氮的去除增加了困难,为了调节pH增设投酸设施,提高了余水处理成本. 因此,如何控制板框压滤的工艺参数或添加某种助剂以降低尾水中氨氮浓度对于余水水质改善具有重要意义,选择具有相同作用且经济合理的中性材料代替石灰是未来的发展方向.

3.2 处理后疏浚尾水水质排放标准

目前我国还没有统一的疏浚尾水排放标准,在实际工程中,多数以余水中SS作为主要控制指标,并参照《污水综合排放标准》(GB 8978-1996)一级和二级标准进行控制[7-11],但就国内众多研究实例来看,经过普遍采用的物理化学方法处理后,SS指标远优于一级标准[8-9, 11, 14, 22],因此笼统地将此标准应用于所有工程,对排放水质要求偏低. 表 3为沙河水库疏浚余水经过处理后的出水水质,对比《污水综合排放标准》(GB 8978-1996)(以下简称污水标准)、《城镇污水处理厂污染物排放标准》(GB 18918-2002)(以下简称城镇污水厂标准)和《地表水环境质量标准》(GB 3838-2002)(以下简称地表水标准),各指标均优于污水标准一级标准和城镇污水厂标准一级A标准,除TN和氨氮指标外,其他均可达到地表水Ⅳ类标准.

霍守亮等[7]和史云鹏等[23]分别针对西五里湖和东钱湖疏浚堆场余水开展研究,均发现SS与TN、TP、COD之间有显著的相关关系,但与氨氮相关性较差,本文也得到了类似的结论. 因此,通过控制疏浚余水SS基本可以控制余水水质,但无法保证出水氨氮指标,此外,对于不同的河湖水库,底泥污染程度及上覆水水质不同,仅仅通过控制SS也并不能都满足疏浚尾水的排放水质要求.

尾水排放首先应考虑目前常用处理工艺能达到的水质标准,在技术可行、经济合理的前提下根据受纳水体的水质情况和水质目标进行优化. 对于城市黑臭河道,清淤后河流生态系统的自净能力逐渐恢复,河道的疏浚余水净化后出水排入原河道时水质不必优于原水,可依靠河道本身自行改善,如排入城镇污水管网,则应满足《污水排入城镇下水道水质标准》(GB/T 31962-2015),且须征得下游污水处理厂同意. 对于湖泊、水库,其疏浚尾水排入时应尽量消除对受纳水体生物的影响,其次由于尾水中氨氮难以去除,是否会引起受纳水体的富营养化问题也应考虑,如用于农田灌溉,尾水还应满足《农田灌溉水质标准》(GB 5084-2021).

如上所述,氨氮的去除在很多情况下可能会成为尾水达标排放的瓶颈,而对于疏浚余水来说,由于工程上的工艺参数波动较大,生物脱氮方法很难进行高效控制使其发挥作用,相对而言,物理化学脱氮方法更为合适. 物理化学脱氮主要包括化学沉淀(MAP)法、折点加氯法、碱性吹脱法以及吸附法,前3种因其运行成本高,且易造成二次污染,因此很少使用. 吸附法是处理低浓度氨氮废水较有发展前景的方法之一,目前关于改性沸石对废水中氨氮吸附性能的研究较多,室内实验表明改性沸石对于氨氮的吸附率可达90% 以上,且相对浓度越低,吸附效果越好[24-25];焦巨龙等通过实验比较了沸石、麦饭石、硅藻土、膨润土和活性炭5种材料对水中氨氮的吸附性能,发现沸石的吸附量大并且解吸能力适中,适合作为工程中的吸附脱氮材料[26]. 因此,具体工程上可考虑将沸石吸附法用于低氨氮浓度疏浚余水的处理进行探索.

4 结论

1) 在环保疏浚过程中,底泥中的磷比氮更易释放或吸附在细颗粒上,从而随着疏浚过程进入余水中,底泥污染程度及原水水质是影响疏浚余水水质的重要因素.

2) 本工程采用“自然沉淀-混凝沉淀-生物曝气-表流湿地”工艺,经过该工艺的自然沉淀和混凝沉淀单元后,余水中大部分污染物可以去除,后续的生物单元作用微乎其微,氨氮是影响尾水水质的关键限制性因素,降低其浓度可以从氨氮的吸附性去除方面探索.

3) 疏浚余水中SS与TN、TP等具有显著相关性,随着SS去除73% ~99%,TN可以去除21% ~72%,TP可以去除69% ~96%,因此疏浚余水处理工艺以SS作为主要控制因子,能够对TN、TP等污染物的去除效果起到很好的指示性作用.

4) 一般的环保疏浚工程只要进行合理的余水处理,尾水大多数能够达到污水标准一级排放标准. 如果受纳水体有更高的要求,氨氮的去除成为关键.

5 参考文献

[1]
Hu LW, Chen M, Yang Q et al. Present situation of heavy metal pollution in sediments and its remediation technologies. Environmental Engineering, 2017, 35(12): 115-118, 123. [胡兰文, 陈明, 杨泉等. 底泥重金属污染现状及修复技术进展. 环境工程, 2017, 35(12): 115-118, 123. DOI:10.13205/j.hjgc.201712023]
[2]
Hu XZ, Jin XC, Lu SY et al. Techniques for sediment pollution control and discussion on the applicability in lakes of China. Engineering Science, 2009, 11(9): 28-33. [胡小贞, 金相灿, 卢少勇等. 湖泊底泥污染控制技术及其适用性探讨. 中国工程科学, 2009, 11(9): 28-33. DOI:10.3969/j.issn.1009-1742.2009.09.005]
[3]
Yan CZ, Fan CX, Yang JH et al. Prospect and progress of the study on environmental dredging technology of lake sediment. Environmental Pollution & Control, 2004, 26(3): 189-192, 243. [颜昌宙, 范成新, 杨建华等. 湖泊底泥环保疏浚技术研究展望. 环境污染与防治, 2004, 26(3): 189-192, 243. DOI:10.3969/j.issn.1001-3865.2004.03.010]
[4]
Zhong JC, Fan CX. Advance in the study on the effectiveness and environmental impact of sediment dredging. J Lake Sci, 2007, 19(1): 1-10. [钟继承, 范成新. 底泥疏浚效果及环境效应研究进展. 湖泊科学, 2007, 19(1): 1-10. DOI:10.18307/2007.0101]
[5]
Wang SC, Zhang CL, Huang YH et al. Study of diversification of water contents in dredged sediment storage yard. Rock and Soil Mechanics, 2010, 31(9): 2823-2828. [汪顺才, 张春雷, 黄英豪等. 堆场疏浚淤泥含水率分布规律调查研究. 岩土力学, 2010, 31(9): 2823-2828. DOI:10.16285/j.rsm.2010.09.002]
[6]
Zhu W. Summary of the comprehensive discussion of the special committee on dredging and mud treatment and utilization of China water conservancy society. Water Resources Protection, 2018, 34(4): 93-94. [朱伟. 中国水利学会疏浚与泥处理利用专委会综合讨论摘登. 水资源保护, 2018, 34(4): 93-94.]
[7]
Huo SL, Jing YF, Xi BD et al. Full-scale experimental research on residual water treatment for environmental dredging. Research of Environmental Sciences, 2007, 20(1): 75-79. [霍守亮, 荆一凤, 席北斗等. 环保疏浚堆场余水处理生产性试验研究. 环境科学研究, 2007, 20(1): 75-79. DOI:10.13198/j.res.2007.01.77.huoshl.014]
[8]
Yuan X, Mei XQ. Design and application of environmental protection dredging tail water treatment project. China Water Transport, 2017, 17(7): 167-169, 184. [袁星, 梅晓庆. 环保疏浚尾水处理工程设计运用. 中国水运: 下半月, 2017, 17(7): 167-169, 184.]
[9]
Liu ZG. Remaining water treatment technology in sediment dredging project. National Seminar on River Regulation and Ecological Restoration Technology, 2012. [刘志刚. 底泥疏浚工程中余水处理技术. 全国河道治理与生态修复技术交流研讨会, 2012. ]
[10]
Wang Q, Li ZH. Study on treatment device and method to residual water at environmental dredging sediment storage area. Journal of Water Resources and Water Engineering, 2012, 23(2): 179-181. [王琦, 李中华. 环保疏浚底泥堆场余水处理方法及实施装置研究. 水资源与水工程学报, 2012, 23(2): 179-181.]
[11]
Zhang ZF, Wang Q, Li ZH. Design and application of ecological dredging waste water treatment projects for inland rivers and lakes. Water Resources Development Management, 2013, 33(2): 9-10. [张志芳, 王琦, 李中华. 内陆河湖生态疏浚余水处理工程设计运用. 水利建设与管理, 2013, 33(2): 9-10.]
[12]
He PJ, Bian CL, Gu GW et al. Decontamination process for centrate of contaminated dredged sediments. Journal of Tongji University: Natural Science, 2002, 30(7): 881-885. [何品晶, 卞成林, 顾国维等. 受污染河道疏浚泥浆离心脱水上清液净化工艺. 同济大学学报: 自然科学版, 2002, 30(7): 881-885. DOI:10.3321/j.issn:0253-374X.2002.07.022]
[13]
Lei Y. Discussion on the treatment method and implementation device for the residual water of environmental protection dredged sediment yard. Green Environmental Protection Building Materials, 2018, 134(4): 68. [雷雨. 关于环保疏浚底泥堆场余水处理方法及实施装置的探讨. 绿色环保建材, 2018, 134(4): 68.]
[14]
Chen J, Chen L. Key construction technology for treatment of sediment dewatering consolidation tail water in environmental dredging. China Water & Wastewater, 2019, 35(2): 105-108. [陈洁, 陈林. 疏浚底泥脱水工程排放尾水处理的关键技术. 中国给水排水, 2019, 35(2): 105-108. DOI:10.19853/j.zgjsps.1000-4602.2019.02.022]
[15]
Ministry of Environmental Protection of the People's Republic of China, Editorial Board of water and wastewater monitoring and analysis methods. Water and wastewater monitoring and analysis methods. 4th edition. Beijing: China Environmental Science Press, 2002: 243-372. [国家环境保护总局《水和废水监测分析方法》编委会. 水和废水监测分析方法: 第4版. 北京: 中国环境科学出版社, 2002: 243-372.]
[16]
American Society for Testing and Material. Standard test methods for moisture, ash, and organic matter of peat and other organic soils. 2000. http://www.astm.org/Standards/D2974.htm.
[17]
Fan Z, Li XY. Discussion on the treatment method of environmental dredging and water treatment in river. China Water Conservancy Society, Peking University, 2015. [范铮, 粟晓燕. 河道环保疏浚余水处理方法探讨. 中国水利学会, 北京大学, 2015. ]
[18]
Si J, Xing Y, Lu SY et al. Release rule research of submerged plants with temperature impact in contabescence. Chinese Agricultural Science Bulletin, 2009, 25(1): 217-223. [司静, 邢奕, 卢少勇等. 沉水植物衰亡过程中氮磷释放规律及温度影响的研究. 中国农学通报, 2009, 25(1): 217-223.]
[19]
Wu SL, Zhu W, Liu JM et al. Change laws of mud property and problems in typical environmental dredging treatment projects. Chinese Journal of Geotechnical Engineering, 2019, 41(12): 2290-2296. [吴思麟, 朱伟, 刘既明等. 环保疏浚泥处理工程泥性质变化规律及问题分析. 岩土工程学报, 2019, 41(12): 2290-2296.]
[20]
Li XF, Huang JY. Dredging dehydration technology and engineering application process. Port & Waterway Engineering, 2020(S1): 16-20, 56. [李鑫斐, 黄佳音. 疏浚清淤脱水工艺及工程应用进展. 水运工程, 2020(S1): 16-20, 56.]
[21]
Yu ZR, Yu YC, Gao TY et al. The application and mechanism of lime in sludge conditioning. China Water & Wastewater, 1989, 5(6): 7-11, 2. [余志荣, 郁雨苍, 高廷耀等. 石灰在污泥调治中的应用及作用机理研究. 中国给水排水, 1989, 5(6): 7-11, 2. DOI:10.19853/j.zgjsps.1000-4602.1989.06.003]
[22]
Liu XQ, Qin J. Design and engineering application of environmental dredging scheme for large deep water reservoir. China Harbour Engineering, 2018, 38(12): 31-36. [刘小强, 秦俊. 大型深水水库环保疏浚方案设计及工程应用. 中国港湾建设, 2018, 38(12): 31-36. DOI:10.7640/zggwjs201812007]
[23]
Shi YP, Cao H, Wang DD. Study on the correlation of pollutant concentrations in the residual water of Dongqian Lake sediment dredging. China Rural Water and Hydropower, 2013(12): 30-33. [史云鹏, 曹卉, 汪冬冬. 东钱湖底泥疏浚余水中污染物浓度的相关性研究. 中国农村水利水电, 2013(12): 30-33.]
[24]
Lu XG, Pan XH, Zheng YJ. Study on adsorption performance of modified and natural zeolite on ammonia nitrogen in water. Ion Exchange and Adsorption, 2020, 36(6): 520-529. [鲁秀国, 盘贤豪, 郑宇佳. 改性及天然沸石对水中氨氮吸附性能的研究. 离子交换与吸附, 2020, 36(6): 520-529.]
[25]
Cao L, Zhang L, Zhang XH et al. Study on performance of new composite materials for nitrogen and phosphorus removal in wastewater treatment. Acta Scientiae Circumstantiae, 2020, 40(11): 3950-3957. [曹蕾, 张龙, 张效华等. 新型复合材料处理氮磷废水的性能研究. 环境科学学报, 2020, 40(11): 3950-3957. DOI:10.13671/j.hjkxxb.2020.0171]
[26]
Jiao JL, Yang SW, Xie Y et al. Adsorption properties of ammonia nitrogen in aqueous solution by various materials. Environmental Science, 2019, 40(8): 3633-3641. [焦巨龙, 杨苏文, 谢宇等. 多种材料对水中氨氮的吸附特性. 环境科学, 2019, 40(8): 3633-3641. DOI:10.13227/j.hjkx.201811199]
