基于不同模型的大型湖泊水气界面气体传输速率估算
肖启涛 1, 张弥 2,3, 胡正华 3, 肖薇 2,3, 王伟 2,3, 刘寿东 2,3, 段洪涛 1, 李旭辉 2
(1: 中国科学院南京地理与湖泊研究所, 中国科学院流域地理学重点实验室, 南京 210008)
(2: 南京信息工程大学大气环境中心, 南京 210044)
(3: 南京信息工程大学应用气象学院, 南京 210044)
摘要:气体传输速率是湖泊水气界面温室气体交换通量的重要驱动因子,但其估算具有不确定性.本研究选择3种不同的参数化方程估算大型(面积2400 km2)浅水(平均水深1.9 m)湖泊——太湖水气界面的气体传输速率,探讨大型湖泊气体传输速率的控制因子和变化范围,为估算模型的选取提供参考.结果表明,气体传输速率的两个重要参数风应力和水体对流混合速率存在夜间高、白天低的变化特征,因此气体传输速率也存在夜间高、白天低的变化特征.总体上太湖气体传输速率主要由风力控制,可以通过风速函数估算得到.太湖水气界面气体传输速率的年均值为1.27~1.46 m/d.因气体传输速率存在空间变化,单一站点参数化的模型可能不适合其他区域湖泊水气界面气体传输速率的估算,但湖泊的面积可能是一个有效的预测因子.
关键词气体传输速率    风应力    对流混合    时间变化    太湖
Estimate of gas transfer velocity between water-air interface in a large lake based on different models: A case study of Lake Taihu
XIAO Qitao 1, ZHANG Mi 2,3, HU Zhenghua 3, XIAO Wei 2,3, WANG Wei 2,3, LIU Shoudong 2,3, DUAN Hongtao 1, LI Xuhui 2
(1: Key Laboratory of Watershed Geographic Science, Nanjing Institute of Geography and Limnology, Chinese Academy of Sciences, Nanjing 210008, P. R. China)
(2: Yale-NUIST Center on Atmospheric Environment, Nanjing University of Information Science and Technology, Nanjing 210044, P. R. China)
(3: College of Applied Meteorology, Nanjing University of Information Science and Technology, Nanjing 210044, P. R. China)
Abstract: Gas transfer velocity (k) is a factor driving Greenhouse gases exchange between water-air interface. But the estimate of k showed great uncertainly. To explore the control factors and variation of k, and select suitable k estimate model in large lake, three different parameterized equations were chosen for estimating k in Lake Taihu. Results indicated that velocity scales for wind shear and convection (u* and w*, respectively) showed diurnal cycle with high values during nighttime and low values during day, which were two important parameters in k estimate. As a result, k showed similar variation. In the large lake, the k was mainly dominated by wind shear, and wind speed was useful for estimating k. The annual mean value of k ranged from 1.27 to 1.46 m/d in Lake Taihu. Because of the spatial heterogeneity, the parameterized models in single site maybe not suitable for estimating k in other lakes. However, the lake area may be useful predictor for k.
Keywords: Gas transfer velocity    wind shear    waterside convection    temporal variation    Lake Taihu

近年来诸多研究均表明内陆湖泊在全球温室气体循环中的作用不容忽视[1-3],因此正确评估湖泊水-气界面温室气体的交换通量具有重要意义[1, 4].湖泊水-气界面温室气体交换量主要取决于温室气体在表层水与大气中的浓度差(Δc)以及水-气界面气体传输速率(k)[5-6]. Δc可以通过野外观测精确得到[7-10],但k的估算则存在不确定性,给评估湖泊水-气界面温室气体交换量带来了很大的挑战[1, 11-12].最新研究也表明, k计算模型的选择对湖泊水-气界面温室气体交换通量的估算有显著影响[12].

k是描述水体水-气边界层过程的重要参数,但不同的研究给出不同的参数化方程.实验室风浪槽数据以及开阔洋面和湖面示踪剂实验数据等均表明其受风速驱动,因此通常情况用风速数据参数化k[5, 13-15].但相关研究表明因辐射和风力等外力作用诱发的水体对流混合能够改变溶解气体在垂直方向的输送力度,进而影响k[16-17].因昼夜温差的作用,夜间水体的对流混合较强,引起k的增强,进而导致湖泊等水体温室气体通量出现日变化特征[11, 18-19].因忽略了水体对流混合的作用,相关研究表明基于风速函数估算得到的k可能偏低,从而给水-气界面温室气体通量的估算带来偏差[4, 11],因此近几年同时考虑水-气边界层气侧的风应力(u*)和水体湍流混合速率(w*)的表面更新模型(surface renewal model)被用于k的估算[4, 20-21].但表面更新模型中的拟合系数变化范围较大,具有较大的不确定性[22-23].

受湖泊面积[21, 24]、形状[25-26]、生态环境[26]以及风速[6, 27]等的影响,湖泊水-气界面k值存在空间变化,主要受u*w*的控制.随着湖泊面积的增加,u*w*均呈现增加趋势[21]k也呈显著增加趋势[24],但w*k的影响力度呈现递减趋势[21].因此在大型湖泊中k可能主要受风力驱动.在全球尺度上,大中型湖泊在湖泊的面积和数量中均占主导地位[28],因此研究大型湖泊水-气界面k的控制因素及其量级大小对湖泊温室气体通量的估算有重要意义.

太湖是典型的大型(面积为2400 km2)浅水(平均水深1.9 m)湖泊,也是我国第三大淡水湖泊.受人为活动的影响,太湖外源营养负荷输入水平较高,相关研究表明其水体溶解温室气体的浓度较高[29].另外湖泊水体的对流混合一般具有明显的季节性变化特征[30-31],但受水深较浅的影响,太湖水体对流混合的昼夜变化可能更加明显[32-33].本研究基于太湖中尺度通量网的观测数据[34],选择不同的参数化方程估算该大型浅水湖泊水-气界面的k值,通过对不同模型估算的k进行比较,量化其变化范围,研究其控制因素,选择出合适的估算模型,为相关研究工作提供参考.

1 材料与方法 1.1 研究区域

太湖(30°55′40″~31°32′58″N, 119°52′32″~120°36′10″E)位于长江三角洲区域,湖区水面面积为2400 km2,平均水深仅为1.9 m,最大水深出现在湖心区.太湖湖岸线总长405 km, 从北到南最长距离为69 km,从东到西最长距离为56 km,水面开阔,有利于风浪的形成,湖区内光照充足,温热条件好[35].但由于经济的快速发展以及湖泊资源的不合理利用,太湖生态系统出现退化,其对气候变化的响应及其反馈成为相关研究中所关注的热点区域[34].为排除岸线和地形等地理因素的影响,本研究选取湖心区为研究区域.

1.2 研究站点

本研究所有的观测数据均来自于太湖中尺度通量网中的平台山站(PTS),该站点位于太湖湖心区,风浪较大,水深约为2.9 m.主要的观测仪器有:(1)涡度相关系统,由开路式红外气体分析仪(EC150, Campbell Scientific Inc.)和三维超声风速计(CSAT3, Campbell Scientific Inc.)组成,安装在距湖面8.5 m高度处,分别用于测量水汽密度以及三维风速/超声虚温,采样频率为10 Hz,由数据采集器(CR3000, Campbell Scientific Inc.)在线计算成半小时平均动量通量、感热通量、潜热通量和摩擦风速等;(2)四分量净辐射观测系统(CNR4, Kipp & Zonen B.V.),借助横臂延伸在观测平台外,安装高度大约在水面上2~3 m,观测向下和向上短波辐射、向下和向上长波辐射;(3)小气候观测系统,由温湿度传感器(HMP155A, Vaisala Inc.)和风速风向传感器(05103, R.M. Young Company)组成,安装高度与涡度相关观测系统相同,主要用于测量气温、湿度、风速等气象要素;(4)水温梯度观测系统,由5个高灵敏温度传感器组成(109-L, Campbell Scientific Inc.),分别用于水下20、50、100和150 cm和底泥的水温观测.降雨量由自动翻筒式雨量计(TE525-L, Campbell Scientific Inc.)观测.

1.3 数据后处理

使用PTS站点2014年全年的观测数据,主要有:涡度通量数据、小气候观测到的气温和风速数据、四分量净辐射仪观测的辐射数据和水温梯度数据.涡度通量数据的后处理主要有:降水时刻野点的剔除、坐标旋转、超声虚温校正和WPL校正,详细处理流程参考文献[36-37].将水温观测数据进行5点滑动平均,降低观测的随机误差.

1.4 模型方程介绍

Cole等[5]、Read等[21]以及Podgrajsek等[11]基于在不同区域的研究,分别采用不同的方法计算水-气界面k值,分别对应为k1k2k3,目前这3种方法在全球内陆湖泊水-气界面气体传输系数的估算中比较成熟,且应用较广[1].其中k1仅需要风速进行参数化,但k2k3的计算需要用到水-气界面边界层2个重要的物理参数:u*(mm/s)和w*(mm/s). u*表征水-气界面空气侧大气的运动状态,计算公式为:

$ {u^ * } = u_{\rm{a}}^ * \sqrt {\frac{{{\rho _{\rm{a}}}}}{{{\rho _{\rm{w}}}}}} $ (1)

式中,ua*为空气的摩擦速度(m/s),ρa为空气密度(kg/m3),ρw为水体密度(kg/m3).

w*表征水-气界面水侧水体对流混合速率,其计算公式为:

$ {w^ * } = {\left( {\beta \cdot z} \right)^{1/3}} $ (2)

式中,β为水体的浮力通量(m2/s3);z为混合层深度(m),由Herb等[38]确定的混合层深度的最优标准温差(0.4℃)得到.

k1k2k3的计算方案及其相关参数的计算过程如下所示:

(1) k1的计算

基于薄边界层模型,在全球范围内基本上都采用1989年Jähne等[39]建立的数学经验公式确定k1:

$ {k_1}/{k_{600}} = {\left( {{S_{\rm{c}}}/{S_{{\rm{c}}600}}} \right)^{ - n}} $ (3)

式中,Sct℃下无量纲的气体施密特数,与水温相关[40]Sc600是在20℃时的施密特数600;k600是当施密特数为600时的气体传输系数;n是与风速相关的系数,当U10 > 3.7 m/s时,式(3)中n = 0.5;当U10 < 3.7 m/s时,式(3)中n = 2/3[7].其中U10是10 m高度处的风速(m/s),根据粗糙度和仪器的观测高度计算得到[41].本研究中以CO2气体为例,其Sc的计算公式为:

$ {S_{\rm{c}}} = 1911.1 - 118.11t + 3.4527{t^2} - 0.04132{t^3} $ (4)

实验室风浪槽数据以及开阔洋面和湖面示踪剂实验数据等均表明可以用易得到的风速数据参数化k600[5, 13].另外PTS站点的观测数据表明太湖在大部分情况下处于低风速(< 3.5 m/s)和中风速(< 5 m/s)环境,根据模型方程的适用性,本研究选择Cole等[5]建立的经验模型计算k600(cm/h):

$ {k_{600}} = 2.07 + 0.215U_{10}^{1.7} $ (5)

(2) k2的计算

基于方程(5)计算得到的气体交换系数,仅仅考虑风动力对水-气界面气体传输的影响,根据Soloviev等[42]和Read等[21]的研究,表面更新模型被应用到湖泊水-气界面k值的计算,该模型同时考虑u*w*k的影响,具体计算过程为:

$ {k_2} = \eta {\left( {\varepsilon \cdot \nu } \right)^{0.25}} \cdot S_{\rm{c}}^{ - n} $ (6)

式中,η为比例常数;ν为水体的运动粘度(m2/s),与水温有关; n为代表水表状况的系数;ε为水体湍流动能的消散速率(m2/s3),由空气侧湍流动能(εu)和水侧湍流动能(εw)组成:

$ \varepsilon = {\varepsilon _{\rm{u}}} + {\varepsilon _{\rm{w}}} $ (7)

εu的计算公式为:

$ {\varepsilon _{\rm{u}}} = \left( {{\tau _{\rm{t}}}/{\rho _{\rm{w}}}} \right) = \left( {K \cdot {\delta _{\rm{v}}}} \right) $ (8)

式中,τt为风切向剪应力[42]ρw为水体密度(kg/m3);K为Von Karman常数(K = 0.4);δv为水体粘子层厚度,计算公式为[42]

$ {\delta _{\rm{v}}} = {c_1} \cdot \nu {\left( {{\tau _{\rm{t}}}/{\rho _{\rm{w}}}} \right)^{0.5}} $ (9)

式中,c1为拟合常数,ν为水体运动粘度.另外,εw由水体的浮力通量(β,m2/s3)计算得到,β的计算公式为:

$ \beta = - \frac{{g \cdot a \cdot {Q_{\rm{e}}}}}{{{\rho _{\rm{w}}} \cdot {C_{\rm{p}}}}} $ (10)

式中,g是重力加速度(m/s2);at℃时水体热力扩张系数(a = 1.6×10-5+9.6×10-6t);Cp是水体热容量(Cp=4200 J/(kg ·K));Qe为水表有效热通量(W/m2),计算公式为[43-44]

$ {Q_{\rm{e}}} = {R_{\rm{n}}} - H - \lambda E $ (11)

式中,Rn为净辐射,H为感热通量,λE为潜热通量.

根据MacIntyre等[4]和Read等[21]的研究,当湖泊加热大气时,水体层结不稳定(Qe < 0),εw=β;当大气加热湖泊时(Qe>0),水体层结稳定,εw=0.另外基于Read等[21]和Zappa等[22]的研究,公式(6)中η=0.29,n=0.5,Sc=600.

为评估w*对水-气界面k值的影响,单独选取εw计算k[21], 即:

$ {k_{\rm{w}}} = \eta {\left( {{\varepsilon _{\rm{w}}} \cdot \nu } \right)^{0.25}} \cdot S_{\rm{c}}^{ - n} $ (12)

通过kwk2的比值,评估w*对水-气界面k值的贡献.

(3) k3的计算

利用观测到的气体通量估算k成为当下研究的热点[20, 23, 45]. Podgrajsek等[11]基于湖泊水-气界面CO2涡度通量长达一年的原位观测, 结合CO2气体在水表和大气的浓度差(Δc)计算k,即k =Fc, 其中F为湖泊水-气界面CO2通量,由涡度相关方法原位连续观测得到. Podgrajsek等基于计算得到k,在k1的基础上耦合水体对流混合对k的影响,重新参数化了气体水-气界面气体的交换速率,计算过程为:

$ {k_3} = {\left( {{S_{\rm{c}}}/600} \right)^{ - n}}\left( {{k_{600}} + 0.05{{\rm{e}}^{1068{w^ * }}}} \right) $ (13)
1.5 数据处理与分析

观测数据以及计算得出的数据全部录入SPSS软件进行统计分析,采用One-way ANONA分析比较不同数据组的差异,使用LSD方法检验其差异是否显著(P=0.05),采用Spearman相关分析数据间的线性相关性.

2 结果与分析 2.1 基本气象要素的时间变化特征

2014年PTS站点年均水温(水下20 cm处)为17.6℃, 日均最低水温为3.4℃, 出现在2月12日,日均最高水温为30.8℃, 出现在7月23日(图 1a).受太阳辐射季节变化的影响, 水温有明显的季节变化特征,在春、夏、秋、冬4个季节平均水温分别为16.9、26.7、20.2和6.3℃.湖面水温和气温的差值(ΔT)没有明显的季节变化特征(图 1b). ΔT在少数时间能达到±3~±4℃,绝大部分时间都在±2℃之间变化,并且全年均值为-0.1℃,表明总体上热量是从大气输向湖面, 湖体处于吸热状态.

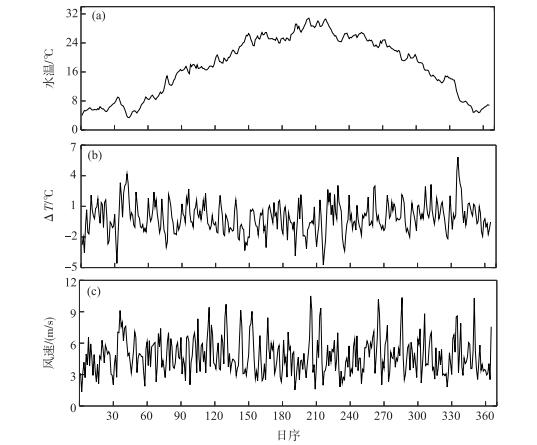

图 1 水温、湖面与大气之间的温度差(ΔT)以及10 m高处风速日均值的时间变化 Fig.1 Temporal variation of water temperature, the difference between lake surface temperature and air temperature(ΔT), and wind speed at 10 m height

PTS站点湖面上方10 m处的年均风速为4.80 m/s,月均最小风速为4.10 m/s (1月),月均最大风速为5.31 m/s (9月)(图 1c).受台风入境的影响,日均风速的极值(> 8 m/s)大部分出现在夏季(7月和8月),但7和8月整体上受副热带高压控制,故月均风速值不高(7月:4.51 m/s;8月:4.34 m/s).另外观测数据表明PTS站点的风速在夜间要高于白天,并且年均风速在夜间和白天期间分别为5.11和4.51 m/s.

2.2 u*w*的时间变化 2.2.1 昼夜变化

风应力和对流混合是水-气边界层中两个关键物理过程,分别由摩擦风速和能量收支驱动.由图 2可知,u*w*均呈现出白天低、夜间高的昼夜变化特征. u*在夜间平均比白天高11 %,其均值分别为6.2和5.6 mm/s. w*的夜间增加幅度要显著高于u*,夜间水体w*值(均值为3.2 mm/s)是白天(均值为0.8 mm/s)的4倍. w*的昼夜变化特征明显受到太阳辐射的影响,夜间(18:00 -次日6:00)无太阳辐射时,水体“丢失”热量最多(Qe=-100 W/m2),水体w*保持在峰值.早上6:00-8:00,水体开始接收太阳辐射,由“失热”状态转向“吸热”状态,w*开始显著降低,直至到午时保持在谷值.同理,w*开始显著升高阶段出现在水体由“吸热”状态转向“失热”状态的时刻(16:00-20:00).

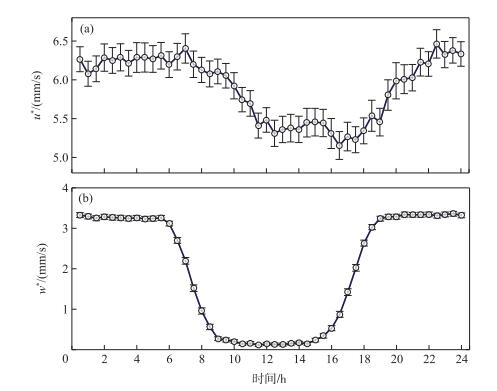

图 2 年均风应力u*和水体对流混合速率w*的昼夜变化 (图中误差线为1倍标准误,下同) Fig.2 Diurnal cycle of annual mean wind shear velocity u* and waterside convection w* (The error bar indicates one standard error, the same below)
2.2.2 季节变化

图 3可知,u*w*呈现出不同的季节变化特征.与风速的时间变化特征相似,u*也无明显的季节变化,月均值的变化范围为5.0~6.7 mm/s, 年均值为5.9 mm/s.但在日尺度上u*的变化范围较大,为2.6~15.1 mm/s.受水体温度季节变化的影响,w*也呈现出明显的季节变化,夏季最高(8月为2.6 mm/s),冬季最低(2月为1.3 mm/s).在春、夏、秋、冬4个季节w*的均值分别为1.9、2.4、2.2和1.5 mm/s.但与u*相比,w*的变化范围较小,在日尺度上其变化范围仅为0~4.4 mm/s.通过对图 2b图 3b可知, w*的昼夜变化强于季节变化.

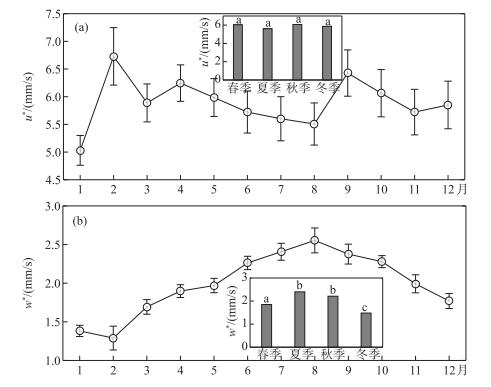

图 3 风应力u*和水体对流混合速率w*的季节变化 (图中的柱状图分别表征u*w*的季节动态,不同的字母表示差异显著) Fig.3 Temporal variation of wind shear velocity u* and waterside convection w* (The histogram showed the seasonal variation of u* and w*, respectively, and different letters indicate significant difference)
2.3 k1k2k3的时间变化及差异性 2.3.1 昼夜变化及差异性

图 4所示,k1k2k3均有白天低、夜间高的昼夜变化特征,但k3的昼夜变化幅度更加明显.在白天k3的值与k1相当,但在夜间k3的值要显著高于k1k2.另外在昼夜24 h循环中 k1始终小于k2.夜间k1k2k3的均值分别为1.33、1.50和2.10 m/d, 白天k1k2k3均值分别为1.20、1.41和1.34 m/d.

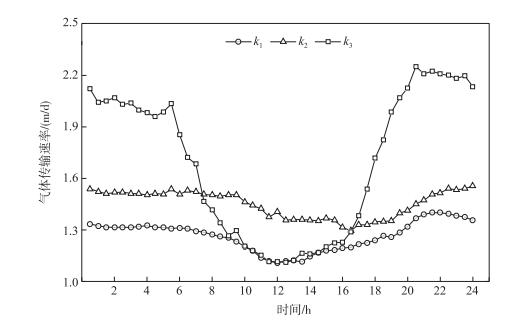

图 4 年均水-气界面气体传输系数k1k2k3的昼夜变化 Fig.4 Diurnal cycle of annual mean gas transfer velocity k1, k2 and k3 across water-air interface
2.3.2 季节变化及差异性

因水-气界面气体传输速率存在昼夜变化特征,k1k2和k3相互之间的差异在白天和夜间表现不同(图 5).在低水温的冬季,水温小于10℃ (图 1a),k1k2在白天和夜间均有显著差异,但在高w*期间二者无显著差异. k1k3之间差异性在高w*期间具有显著性,即在春、秋和夏季的夜间二者的差异显著.并且在夏季因水体与大气之间能量交换剧烈,在该季节的白天k1k3差异性也显著. k3是在k1的基础上耦合了w*对气体传输系数的影响,因此在低w*期间k3k2的差异与k1k2的差异相似,但在高w*期间k3k2之间具有显著差异.

图 5 水-气界面气体传输速率k1k2k3在白天(a)和夜间(b)的季节变化及其差异性 (不同的字母代表差异显著,P < 0.05) Fig.5 Seasonal variation of gas transfer velocity k1, k2 and k3 across water-air interface and the difference among them during day (a) and night (b) (Different letters indicate significant difference, P < 0.05)

在白天和夜间k1k3均具有明显的季节变化,即暖季高、冷季低.但k2没有季节变化. k1k2k3的变化范围分别为0.74~1.64、1.33~1.56和0.90~2.67 m/d,其年均值分别为1.27、1.46和1.72 m/d(图 5).

2.3.3 风速对k的影响

本研究基于风速计算得到的k1与基于表面更新模型计算得到的k2具有显著相关性(白天:R=0.79, P < 0.01, n=365;夜间: R=0.76, P <0.01, n=365), 但总体上k1偏低于k2(图 4图 5).与k2相比,白天年均k1值偏低18 %,但在夜间仅偏低12 %.日均k1k2之间的差异Δkk = k2 -k1)在白天和夜间均和风速相关(图 6).并且当风速在3~ 6 m/s之间时,Δk较小,在白天为0.24 m/d,在夜间为0.18 m/d.当风速小于3 m/s时,k1明显偏低,但当风速大于6 m/s时,k1明显偏高.在高风速状况下k1可能高估气体传输速率,但在极低风速状况下可能出现低估.

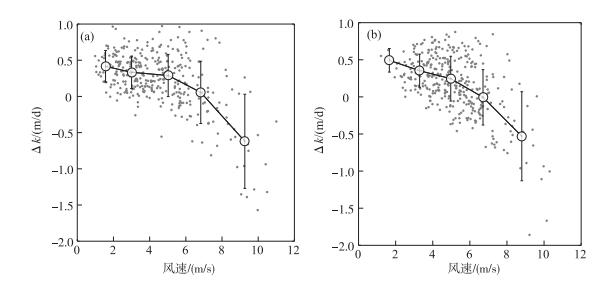

图 6 日均Δk (k2-k1)与10 m高的风速在白天(a)和夜间(b)的关系 Fig.6 Relationship between daily mean Δk (k2-k1) and wind speed at 10 m height during day (a) and night (b)
2.4 w*k的贡献

基于公式(12),通过k(w*)与k2的比值量化w*对太湖水-气界面k值的贡献.由表 1可知,整体水平上 kw/k2没有明显的季节变化,在年均水平上kw/k2的比值为18 %,表明在该大型湖泊中w*对水-气界面k值的贡献小于20 %.

表 1 不同时期水表有效热通量Qe以及k(w*)占k2比重的对比 Tab.1 Comparison of surface effective heat flux Qe and the k(w*) percentage of total k2 in different periods

w*k值的影响有明显的昼夜变化.在夜间w*控制28 %的k值变化,但在白天仅为8 %.因水深较浅,太湖湖水与大气之间热量交换也表现出显著的昼夜变化:白天强烈吸热(Qe=169 W/m2),夜间强烈放热(Qe=-101 W/m2).在白天吸热期间,湖泊稳定层结,w*k值的影响较小.但在夜晚湖泊“丢失”能量期间,w*k值有显著影响,且在夏季夜晚达到最大(表 1).太湖湖水与大气之间Qe的年均值为34 W/m2,总体上太湖处于吸热层结状态.

3 讨论 3.1 太湖水-气界面k值的控制因素

水-气界面k值主要受u*w*两个物理量的控制.本研究发现在太湖u*w*均呈现出昼夜变化特征(图 2).这可能是因为u*w*分别由(摩擦)风速和能量收支驱动,PTS站点的观测资料显示风速在夜间要高于白天,并且相关研究也发现该站点的摩擦风速在夜间较稳定,但在白天变化幅度较大[46].另外内陆湖泊水体一般具有白天吸热、夜间放热的特征,该特征在浅水湖泊中尤为明显[32].湖泊吸收热量时,水体稳定层结,对流混合受到限制;但湖泊因冷却“丢失”热量时,水体层结消失,上下对流混合增强[4, 47].驱动因子的昼夜变化可能对u*w*的变化产生显著影响.另外太湖水体w*也表现出季节变化特征(图 3),并且与全球湖泊w*的变化趋势相同[21],但w*的季节变化弱于昼夜变化,这可能是由于浅水湖泊中水-气能量交换的昼夜变化较强烈所致[32].

因湖泊的大小、深浅和风浪区等各有不同,其水-气界面k值的控制因素也有所不同[21, 23-24, 26].本研究表明在太湖w*只控制18 %的k的变化,并且在白天湖泊对流混合较弱时更低, 只有8 %. Read等[21]基于全球湖泊的研究表明,当湖泊的面积大于1000 km2时,w*控制小于20 %的k的变化,与本研究的结果一致. ΔTQe的年均值表明太湖处于吸热层结的状态,因此w*k的影响较小. Read等[21]统计分析发现只有在小型湖泊(< 1 km2) w*才能显著影响k,大型湖泊中因湖面开阔,k主要受u*控制. u*主要和风速有关[15].风速还能影响水体对流混合状态[47]以及水-气界面能量交换等[48],进而间接影响k,并且相关研究表明在水-气界面k值估算中,风速是关键的敏感因子[15, 49-50],因此在湖泊水-气界面k值以及温室气体交换通量的估算中,易观测的风速是必要的参数[50].

另外目前主要有3种标准确定w*k有影响:(1)风速 < 5 m/s[4, 11];(2) w*>6 mm/s[17];(3) u*/w* < 0.75[43].观测数据表明在58 %的情况下太湖水面上方大气的日均风速小于5 m/s.太湖水体w*的年均值为2 mm/s,在夜间w*的最大值也仅为5.5 mm/s,大于6 mm/s的情况较鲜见. u*/w*的均值为3.36,变化范围为1.36~39.59.尽管w*有显著的昼夜变化,夜间较大,但在夜间u*/w*的均值也仅为2.15,变化范围为0.84~3.25,从不低于0.75的阈值.综上所述,太湖水-气界面的k值不受w*控制,而风速为太湖水-气界面k值的主要驱动因子.

尽管夜间较高的w*加强了气体在垂直方向的输送,增加了水-气界面气体的交换通量[16-17],但最近研究表明w*不是导致温室气体交换通量出现日变化的唯一原因[19],本研究表明u*也具有日变化(图 2),其也有可能导致水-气界面温室气体的交换通量出现日变化.

3.2 k估算模型的选择

水-气界面气体交换通量的计算对k较为敏感,选择合适的模型估算k对准确估算内陆水体碳收支至关重要[12, 23].本研究中3种方法估算得到k的年均值分别为1.27(k1)、1.46(k2)和1.72 m/d (k3).在全球范围内陆湖泊水-气界面k值的年均值变化范围为0.5~1.6 m/d [1]k1k2的变化范围与此较接近,但k3已超过此范围. k3的参数化方程来自于一个面积仅为38 km2的小型湖泊[11], 小型湖泊中水体对流发生频率较高,w*k的影响较大,因此可能不适合大型湖泊k的估算[1, 21].图 5表明在w*较高时,k3显著高于k1k2,并且在k3w*控制将近40 %的k的变化,严重高估了该大型湖泊中w*k的贡献[21].利用涡度相关法等观测的高频气体通量为水-气界面k的参数化提供了新的途径[20, 23, 45],但k存在空间变化[21, 24],单一站点参数化的模型可能不适合其他区域湖泊水体k的估算.

本研究结果表明基于公式(5)和(6)计算得到的k1k2比较适用于太湖. k1的计算模型中输入参数仅有风速,k2由同时考虑风应力和水体对流混合的表面更新模型计算得到.研究表明由于忽略水体对流混合w*的作用,k1将会严重低估水-气界面k[11, 17].但本研究表明大部分情况下k1k2相当,且k1k2之间的差异与w*无关,在冬季w*较低时两者反而具有显著差异(图 5). k1计算方程的施密特数是温度的函数,导致k1对温度具有依赖性[49],致使k1出现夏季高、冬季低的季节变化(图 5).考虑到冬季低水温期间水体温室气体产生速率较低[41],在此期间k1k2之间的差异可能对水-气界面温室气体交换通量的估算影响较小.

k1是通过简单的风速函数估算得到的,k2是通过复杂的表面更新模型计算得到的.表面更新模型在计算水-气界面k值方面得到广泛认可[21],但其需要大量的风动力、热通量以及水动力等数据进行参数化.在日均水平上k1k2具有显著的相关性(白天:R = 0.79,P < 0.01,n = 365;夜间: R = 0.76,P < 0.01,n = 365),但在大于6 m/s时k1k2的差值较大(图 6),这可能是因为k1的估算不适用于大风速下的天气状况[5, 45].但在中性风速状况(3~6 m/s)二者的差值较小,观测数据表明在该大型湖泊中63 %的天气状况为中性风速.因此,在大型湖泊可以用风速函数估算水-气界面的k值.

3.3 太湖水-气界面k

表面更新模型表面在计算湖泊水-气界面k值方面得到广泛认可[4, 20-21].因此基于表面更新模型,太湖水-气界面k值的年均值为1.46 m/d,总体上k没有季节变化,但有显著的昼夜变化,白天和夜间的均值分别为1.41和1.50 m/d.基于风速函数计算得到的太湖水-气界面k值的年均值为1.27 m/d, 并且该值也存在相似的昼夜变化特征(白天: 1.20 m/d;夜间1.33 m/d).与k2相比,基于简单风速函数计算得到的k1仅有13 %的不确定性,小于全球湖泊水体20 %的不确定性[15].另外,Wanninkhof[15]基于有效的风速产品和14C示踪剂重新拟合风速(U,m/s)和k的关系:k=0.251U2(Sc/660)-0.5,得到的太湖水-气界面k值为1.30 m/d,与k1k2相近.

湖泊水-气界面k值随着湖泊面积的增加而增加[21]. Holgerson等[24]研究发现k与湖泊面积呈现出显著的对数关系(R2=0.97,P < 0.01),但受研究区域的限制,在该统计分析中湖泊面积的变化范围仅为0.001~100 km2.据此统计关系,由太湖的面积(2400 km2)计算得到该湖泊的k值为1.25 m/d,与k1k2较接近,因此该统计关系也适合估算更大面积湖泊水-气界面k值.另外Xiao等[45]基于连续的观测得出另一个亚热带小型水体(面积0.0025 km2)CO2k值为0.42 m/d,根据Holgerson等[24]的统计关系,由该水体的面积计算得到k值为0.39 m/d.因此湖泊的面积可能为水-气界面k值的估算提供新的途径.

4 结论

1) 太湖的u*w*存在夜间高、白天低的变化特征.受能量收支的影响,w*还具有夏季高、冬季低的季节变化,但受水深较浅的影响,w*的昼夜变化幅度高于季节变化.

2) 夜间w*对太湖水-气界面k的影响较大,但总体上k主要由风力控制,并且可以通过易观测到的风速估算.太湖水-气界面k的年均值为1.27~1.46 m/d,整体上无季节变化,主要有夜间高(1.33~1.50 m/d)、白天低(1.20~1.41 m/d)的昼夜变化特征.

3) 因气体传输速率k存在空间变化,单一站点参数化的模型可能不适合其他区域湖泊水-气界面k的估算,但湖泊的面积可能是一个有效的预测因子.
