农业非点源污染主要是指农业生产活动中，农田中的土粒、氮、磷、农药、化肥及其他有机或无机污染在降雨过程中，通过农田地表径流、农田排水和地下渗漏，进入水体所造成的污染^[1].随着工业污水和城市生活污水等点源污染逐步得到控制，非点源污染尤其是农业非点源污染正在成为水体污染的主要原因^[2].有报道指出，2014年滇池流域入湖污染物来源组成中，来源于农业非点源污染的总磷(TP)和总氮(TN)分别为175和829 t^[3].昆明是我国著名的鲜花生产基地，当地的塑料大棚栽培面积超过3333 hm²，其中以花卉种植为主的呈贡县斗南村位于滇池东岸，其塑料大棚种植面积达到总种植面积的90 % ^[4].一方面花卉种植的施肥强度大、种植茬数多、管理更集约、季节性强，另一方面塑料大棚的使用不仅增加了地表径流量，而且会减少地表侵蚀和面源污染^[5]，因此，滇池东岸花卉大棚种植区表现出不同于传统大田农业种植区的降雨产汇流特征和农田面源污染负荷.

目前滇池周边已经构建起从源头控制到末端截污的流域截污治污体系，其主要功能是根据不同区域的降雨径流污染产生特征对周边城市和农村初期降雨径流进行收集和处理^[6].国内现有的相关研究主要针对城市区域降雨径流污染的收集截流，而对农村区域则鲜有报道^[7-8]，特别是针对花卉大棚种植这种特殊的土地利用类型径流污染的研究更少^[5].

SWMM模型(Storm Water Management Model)^[9]即暴雨雨水管理模型，是1971年美国国家环境保护局(USEPA)为解决日益严重的城市非点源污染而开发的城市暴雨管理模型，包括水文、水力和水质模块.主要应用包括：进行城市地表径流分布式模拟，定量分析区域水质和排污情况，预报排水系统和受纳水体中各点水流和水质状况，适用于排水系统的规划、分析、设计以及管理措施的评估^[10]. SWMM模型作为分布式、连续模拟模型，在城市非点源污染模拟中得到了广泛应用^[11-13]. SWMM的通用性较好，对城市区和非城市区均能进行准确的模拟^[14-15]，目前国内的模拟研究主要集中在城市区，非城市区的模拟研究鲜有报道^[16-17].为掌握滇池流域花卉大棚种植区的降雨径流和氮磷流失特征，本研究选取滇池东岸呈贡县斗南村花卉大棚种植区作为研究对象，尝试建立SWMM模型，根据实测降雨径流数据率定模型参数，在对模型进行验证的基础上，对滇池东岸花卉大棚区的降雨径流污染分别进行全年连续降雨条件下和典型设计降雨条件下的模拟，获得该区域的降雨径流污染水质水量特征，以期为滇池流域花卉大棚种植区域降雨径流污染的收集截流提供理论依据以及为在国内非城市区运用SWMM模型提供参考.

1 SWMM模型的构建 1.1 研究区概化

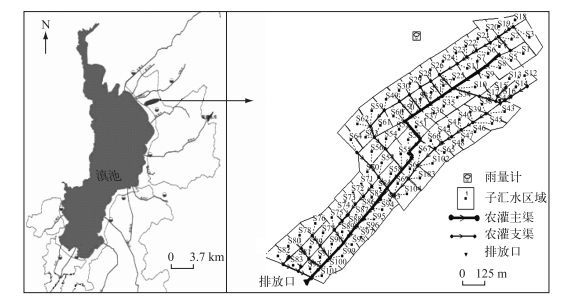

本研究区域位于滇池东岸呈贡县境内斗南村北侧的玫瑰大棚种植区，面积为73.2 hm².根据地形和排水沟渠(包括农灌主渠和农灌支渠)布置特性，借助卫星地图，将研究区域按各沟渠的实际汇水范围划分为104个子汇水区域、74个节点、76段排水沟渠和1个排放口，排放口位于农灌主渠的末端(图 1).各子汇水区面积介于0.36~1.21 hm²之间.农灌沟渠为明渠，渠宽为0.6~1.0 m，渠深为0.4~0.9 m.该区域内的农业灌溉污水和雨水通过农灌支渠汇入区域中间的一条南北走向的农灌主渠排出，穿过环湖东路流入滇池，对滇池水体造成污染.

1.2 模型参数的灵敏度分析

本研究利用2013年8月16日的降雨数据，以5 %为固定步长变化逐个参数值，分别取其值的80 %、85 %、90 %、95 %、105 %、110 %、115 %、120 %，采用修正的摩尔斯分类筛选法对模型的水文水力参数和水质参数进行局部敏感性分析，筛选出对模拟值影响大、敏感性大的参数，为下一步模型参数的率定、校验做准备.其结果如表 1所示.

参照文献[18]对敏感度进行分级：|S_i|≥1为高灵敏度参数；0.2≤|S_i|＜1为灵敏参数；0.05≤|S_i|＜0.2为中灵敏参数，0≤|S_i|＜0.05为不灵敏参数(i为模型的第i个状态变量).

SWMM模型水文水力参数中影响径流总量和流量峰值的灵敏参数主要为Conduit roughness和N-imperv，这与其他研究者的结果相近^[19]. SWMM模型水质参数中影响污染负荷和浓度峰值的灵敏参数主要为C₁、C₂和R，其中C₁在污染物峰值浓度的灵敏度接近1，影响非常大.参数n是影响污染物浓度峰值的灵敏度参数，而对污染负荷的影响则相对较小(表 1).

1.3 模型参数的率定

SWMM模型的参数包括产汇流系统模块的水文水力参数，水质模块的污染物累积、冲刷参数.本研究选用Horton入渗模型模拟研究区的降雨入渗过程，参考相关文献[20-21]，将最大入渗速率、最小入渗速率、衰减系数和排干时间的初始值设为96 mm/h、0.5 mm/h、7 h^-1和7 d.选用指数函数累计模型模拟污染物的累积，需要输入的参数包括指数累积方程中的最大累积量和累积常数.选用指数冲刷模型模拟污染物的冲刷过程，输入参数包括指数冲刷方程中的冲刷系数和冲刷指数.为反映不同土地利用类型的地表污染物累积冲刷过程，将各子汇水区内土地利用类型分为大棚、绿地和道路3种分别进行模拟，选择化学需氧量(COD_Cr)、悬浮物浓度(SS)、TN和TP等4种污染物作为主要污染因子，模型中各参数通过率定最终确定.

本研究于2013年8月16日、2014年8月18日和2014年9月17日进行了3场有效的降雨径流采样.水样采集从降雨径流产生开始，每20 min采集一次，直至降雨结束，同时监测排放口的流量变化.采集的水样立即送往实验室，根据《水和废水监测分析方法》(第四版)^[22]分别采用重铬酸钾法、滤纸抽滤法(0.45 μm滤膜)和过硫酸钾消解紫外分光光度法对COD_Cr、SS、TN、和TP浓度进行测定. 2013年8月16日、2014年8月18日和2014年9月17日分别采集水样18、15、24个.

本研究采用2013年8月16日和2014年8月18日两场降雨径流监测数据进行参数率定，采用2014年9月17日的降雨径流监测数据进行模型验证.采用Nash-Sutcliffe效率系数NS^[23]作为目标函数来衡量模拟值与实测值之间的拟合度. NS效率系数的计算公式为：

$ NS = 1-\frac{{\sum\limits_1^n {{{\left( {{Q_{\rm{m}}}{\rm{-}}{Q_{\rm{p}}}} \right)}^2}} }}{{\sum\limits_1^n {{{\left( {{Q_{\rm{m}}}{\rm{-}}{Q_{{\rm{avr}}}}} \right)}^2}} }} $

(1)

式中，NS为效率系数，Q_m为实测瞬时值，Q_p为模拟瞬时值，Q_avr为实测平均值.当NS=1时，说明模拟值与实测值相等，NS＞0.5时为可接受模拟值.效率系数分级为：0.5~0.7为丙等，0.7~0.9为乙等，NS＞0.9为甲等.

输入2013年8月16日和2014年8月18日两场降雨数据，结合SWMM模型用户使用手册，反复调整参数并进行模拟，使模拟结果最大程度和实测结果相吻合.经率定的水文水力参数结果如表 2所示，水质参数结果如表 3所示.

1.4 模型的验证

采用2014年9月17日的降雨(降雨量为5.6 mm, 降雨历时为5 h；其中前一个小时降雨量为5 mm，后4个小时降雨量0.6 mm)径流监测数据对模型进行验证. 图 2和图 3是模型模拟值与实测值的对比，根据公式(1)计算，流量、COD_Cr、SS、TN和TP的NS效率系数分别为0.858、0.835、0.803、0.712和0.752，均在0.7以上，说明SWMM模型可以较好地模拟该研究区域的地表径流变化过程和地表污染物质量浓度变化过程.因此可认为针对该研究区域所设定的SWMM模型各项参数均较为合理，所构建的SWMM模型准确可靠，可以用于后续的模拟研究.

2 SWMM模型的模拟运用

在SWMM模型基础上，本研究根据昆明市气象局提供的1995—2008年降雨数据，针对研究区域分别进行全年连续降雨条件下和典型设计降雨条件下的模拟.其中，进行全年连续降雨的模拟可以充分反映降雨间隔时间对径流水质的影响以及降雨的随机性，真实反映年内不同降雨持续时间、不同雨量大小的降雨下污染物的流失情况，以估算流域全年的污染负荷^[19]，识别主要污染物.而进行典型设计降雨的模拟可以得到典型的流量过程和污染物浓度过程^[24]，可用于指导截流方案的设计.

2.1 全年连续降雨条件下的模型模拟

单位面积负荷率是衡量区域污染程度的重要指标，通过污染物单位面积负荷率和研究区域的面积，可以初步测算出该研究区域径流污染对受纳水体总体污染的贡献率^[19].本研究根据SWMM模型要求的输入格式，将连续14 a的小时降雨资料进行了长时间序列模拟.

该区域14 a的总降雨量为10857.7 mm，产生的总径流量为6427.0 mm，则得知该研究区域的平均径流系数为0.59. COD_Cr、SS、TN和TP的单位面积负荷率分别为118.34、82.90、54.64和5.46 kg/(hm² · a)(表 4).

2.2 典型设计降雨条件下的模型模拟

设计不同降雨情景(即不同降雨重现期)是进行水量、水质模拟不可或缺的基本要素.目前国内外普遍采用的设计降雨方法有芝加哥暴雨过程线法、Pilgrim and Cordery法和Huff法等，其中Huff法是一种基于区域多年降雨统计资料的方法，具有计算简单、代表性强等优点^[25].本研究利用Huff法对降雨数据进行分析，得到滇池东岸降雨特征为以单峰雨型为主，雨峰多位于降雨的前1/4处，即降雨强度峰值发生前的时间与总降雨历时的比值为0.25.基于昆明市暴雨强度公式(2)，应用芝加哥降雨过程线设计降雨时程分布，构建降雨历时为2 h，雨峰系数γ=0.25，重现期分别为0.3、0.5、1、3和5 a的5种设计降雨过程作为降雨输入数据，进行不同降雨重现期下的模型模拟，假定降雨从16：00点开始，18：00点结束.水量模拟结果如图 4所示，水质模拟结果如图 5所示.

$ i = \frac{{12.1 + 14.4\;\lg P}}{{{{\left( {t + 14.4} \right)}^{0.8}}}} $

(2)

式中，i为降雨强度(mm/min)，P为降雨重现期(a)，t为降雨历时(min).

根据不同降雨重现期下排放口流量过程线，可得相应的流量峰值及出现的时间.由表 5可知，重现期为0.5、1、3和5 a的径流峰值比重现期为0.3 a的分别增大了1.1、2.7、6.3和7.5倍；每个重现期降雨条件下的径流峰值比前一个重现期的分别增大了106.2 %、81.8 %、93.8 %和16.8 %，这说明随着降雨重现期的增大，流量峰值也呈上升趋势，但上升幅度逐渐减小，峰值流量逐渐趋于平稳.随着降雨量的增加，排放口流量不断增大，一般在降雨开始后120~150 min达到最大值，之后随着降雨强度的减小而逐渐减小(图 4).相同降雨历时，降雨量越大排放口径流总量越大.

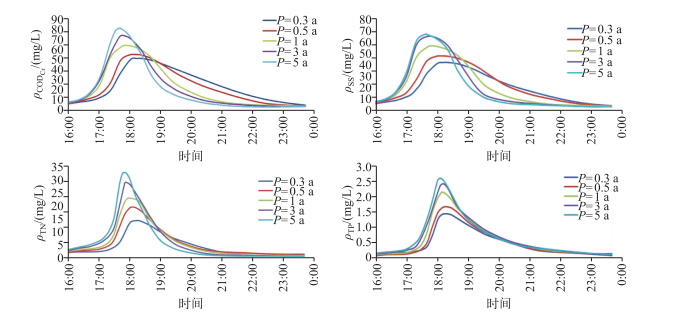

不同降雨重现期下研究区域排放口污染物浓度峰值随降雨强度的增大而增大，不同降雨重现期下的SS、COD_Cr、TN和TP浓度峰值均呈现出相同的变化规律，即5 a一遇＞3 a一遇＞1 a一遇＞0.5 a一遇＞0.3 a一遇(图 5).降雨强度越大，质量浓度峰值出现的时间越早，并且降雨重现期越大，各污染物浓度在峰值后的下降速度越快.在5 a一遇和3 a一遇的降雨强度下，SS、COD_Cr和TN浓度经过峰值后迅速降至1 a一遇、0.5 a一遇及0.3 a一遇过程线以下，表明与低降雨强度冲刷相比，经高强度降雨冲刷后地表产生的污染物浓度较小.

不同重现期下，降雨及径流对地表累积污染物的冲刷程度也不同，随径流产生并排放的非点源污染物总量亦不同(表 5).排放口的非点源污染负荷总量与降雨重现期呈正相关关系，即降雨重现期越大，污染物排放总量越大.

不同降雨重现期下污染物浓度峰值及出现的时间如表 5所示.分别将各污染物浓度峰值的时间节点与对应径流流量峰值时间节点进行对比，可知各污染物浓度峰值的出现时间均早于流量峰值的出现时间.

3 模拟结果讨论 3.1 对全年连续降雨条件下的模型模拟结果的讨论

本研究区域为花卉大棚种植区域，大棚覆盖是该区域与传统大田种植的主要差别.传统的平坦大田种植区域的综合雨量径流系数为0.1~0.2，而该区域的综合雨量径流系数为0.59，可见大棚的覆盖增加了区域的不渗透性，导致地表径流量的增加.龙天渝等^[26]研究得出的三峡库区大田种植TN负荷为2.6~4.2 kg/(hm²·a)，TP负荷为0.432~3.186 kg/(hm²·a)，可得知该大棚种植区域的TN和TP单位面积负荷率要高于其他大田种植区域.这是因为虽然大棚覆盖阻碍了降雨对地表的直接冲刷，但是高度集约化的花卉种植产生了大量的花卉残枝、塑料薄膜等固体废弃物，这些固体废弃物通常堆放在露天场地和沟渠两边，腐败后就随着降雨冲刷进入地表径流中，使得该区域内的降雨径流中TN和TP浓度较高，成为大棚种植区降雨径流的主要污染物，是收集截流的主要对象.滇池流域截污治污体系的服务范围主要为城市区域和农村区域，该区域的COD_Cr的单位面积负荷率明显低于昆明城区，而TN和TP的则相差不大(表 4).可见对TN和TP而言，对本研究区域径流污染的收集截流和城区同样重要.此外，滇池流域面积为2920 km²，其中耕地占25 % ^[27]，即耕地面积为730 km²，本研究区面积为0.732 km²，所以本研究花卉大棚区面积占滇池流域耕地面积的比例为0.1 %，但本研究区TN和TP的污染负荷总量(表 4)占滇池流域农业面源污染负荷^[3]的比例分别为0.48 %和0.23 %, 所以滇池流域花卉大棚区径流污染是滇池流域农业面源污染的重要来源.故应对滇池东岸花卉大棚种植区域降雨径流进行收集截流处理.

3.2 对典型设计降雨条件下的模型模拟结果的讨论

从场次降雨的模拟分析中可以看出，降雨强度是影响径流量大小和污染物流失的主要因素.降雨强度较大时，污染物浓度峰值较大，浓度峰值出现时间会提前，因此对该区域进行降雨径流污染收集时，应该收集污染浓度相对较高的部分，相应的收集截流时间也应该提前.由于场次降雨中的污染物浓度和径流量变化不同步，污染物浓度峰值出现时间要早于流量峰值，可以考虑合理利用污染物浓度峰值和流量峰值出现的时间差，实现低流量高浓度污水和高流量低浓度污水的分流，从而达到高效收集截流的目的.

4 结论

控制和治理滇池东岸花卉大棚种植区产生的农业非点源污染对滇池水环境治理至关重要.本研究通过构建SWMM模型对研究区域进行了全年连续降雨条件下和典型设计降雨条件下的降雨径流水质水量模拟，得到如下结论：

1) 构建的SWMM模型流量、COD_Cr、SS、TN和TP的NS效率系数分别为0.858、0.835、0.803、0.712和0.752，能够较好地模拟研究区域的水量和水质变化.

2) 研究区域的平均径流系数为0.59，COD_Cr、SS、TN和TP的单位面积负荷率分别为118.34、82.90、54.64和5.46 kg/(hm²·a).其中，TN和TP的单位面积负荷率与昆明市区接近，是主要控制的污染物.

3) 各污染物浓度峰值的出现时间均早于流量峰值出现的时间，对滇池东岸花卉大棚种植区应进行污染物尤其是TP、TN浓度与流量错峰控制.
