基于环境卫星CCD数据的太湖蓝藻水华监测算法研究
佴兆骏 1,2, 段洪涛 2, 朱利 3, 曹志刚 2, 陈晓宁 1, 张玉超 2, 马荣华 2
(1: 西安科技大学测绘科学与技术学院, 西安 710054)
(2: 中国科学院南京地理与湖泊研究所湖泊与环境国家重点实验室, 南京 210008)
(3: 环境保护部卫星环境应用中心, 北京 100094)
摘要:水体富营养化引起的蓝藻水华问题, 是我国湖泊面临的主要环境问题, 亟需加强现状监测和变化研究; 我国自主研发的环境(HJ)卫星空间分辨率高, 重访周期短, 可用于长时间序列蓝藻水华的动态监测.本文利用HJ卫星CCD数据, 通过自动控制散点回归的方法进行相对辐射校正, 再将归一化植被指数和像元生长算法相结合, 提出了一种可业务化运行的蓝藻水华高精度提取算法.该算法的优点为:(1)水华提取时具有统一的阈值, 解决了以往一景影像一个阈值, 无法大规模批处理的难题; (2)通过对像元进行线性分解, 精度可达到亚像元级别.利用该算法对太湖2009-2014年蓝藻水华进行监测, 发现2013-2014年太湖蓝藻水华较以往暴发面积偏小.研究表明, 该算法对蓝藻水华识别能力强, 自动化程度和水华提取精度高, 可作为业务化算法运行.
关键词环境卫星    蓝藻水华    自动控制散点回归    归一化植被指数    像元生长算法    太湖
A novel algorithm to monitor cyanobacterial blooms in Lake Taihu from HJ-CCD imagery
NAI Zhaojun 1,2, DUAN Hongtao 2, ZHU Li 3, CAO Zhigang 2, CHEN Xiaoning 1, ZHANG Yuchao 2, MA Ronghua 2
(1: College of Surveying and Mapping Science and Technology, Xi'an University of Science and Technology, Xi'an 710054, P. R. China)
(2: State Key Laboratory of Lake Science and Environment, Nanjing Institute of Geography and Limnology, Chinese Academy of Sciences, Nanjing 210008, P. R. China)
(3: Environment Satellite Center, Ministry of Environmental Protection, Beijing 100094, P. R. China)
Abstract: Cyanobacterial blooms are common occurrences in eutrophic lakes, and it's urgent to monitor their area and extent effectively by remote sensing. HJ-CCD satellite data has high spatial and temporal resolution and is suitable for detecting cyanobacterial blooms of long time. In this study, relative radiometric correction of HJ-CCD images was processed using the Automatic Scattergram-Controlled Regression method to eliminate the radiometric problems. Then, a high-precision extraction algorithm of cyanobacterial blooms was put forward by combination of Normalized Difference Vegetation Index and Algae Pixel-growing Algorithm. This method provides an uniform threshold for the different HJ-CCD images and can extract blooms information of sub-pixel. Using this algorithm to monitor cyanobacterial bloom in Lake Taihu from 2009 to 2014, we found that the area of cyanobacterial blooms decreased during 2013 and 2014. The result indicated that this algorithm could identify the cyanobacteria bloom effectively and automatically with high accuracy.
Keywords: HJ-CCD satellite data    cyanobacteria bloom    Automatic Scattergram-Controlled Regression    Normalized Difference Vegetation Index    Algae Pixel-growing Algorithm    Lake Taihu

近年来,由于太湖流域工农业的迅速发展,大量含有丰富氮、磷等元素的污水和废水被排入太湖中,这些元素的增加使得水体富营养化,导致水中蓝藻大量生长,造成水质的恶化[1].蓝藻水华大面积、长时间频发,不仅破坏了湖泊水体的正常功能和生态环境,也造成渔业产业的重大损失,严重威胁饮水安全和人类健康[2].卫星遥感可以提供大范围、实时、可靠的水华信息,且便于长期监测[3],因此已经应用到湖泊水环境的监测中.如何利用卫星影像反演水质参数,监测蓝藻水华,获得水华的分布范围和面积已成为了国内外研究的热点.

目前最常用于水体水质监测的卫星传感器有MODIS、MERIS等,国内外学者提出了许多算法,如2005年Gower等针对MERIS数据提出了MCI指数[4],利用MERIS传感器709 nm波段来提取蓝藻水华;2009年Hu针对MODIS的Rrc数据提出了FAI指数来提取蓝藻水华[5],并且于2010年应用在太湖的蓝藻水华监测中[6];2014年Zhang等针对MODIS影像提出了一种基于亚像元算法估计蓝藻水华覆盖面积的研究[7],该方法相比于传统的线性分解算法具有更高的精度. MODIS、MERIS数据由于具有很高的时间分辨率,广泛应用于海洋和Ⅱ类水体,但由于空间分辨率较低(MODIS最高250 m,MERIS FR数据300 m),一定程度影响着水华遥感提取的精度.

相对于MODIS等中等分辨率数据,Landsat系列数据空间分辨率较高(30 m),可有效提高蓝藻水华的监测精度. 2011年李旭文等通过比较大量Landsat TM影像提出了CBI蓝藻水华强度指数[8]. 2015年Oyama等基于Landsat TM/ETM+影像,利用VCIFAI指数结合ETM+第3波段来监测蓝藻水华,并将蓝藻水华强度划分为6个等级[9].需要注意的是,Landsat卫星重访周期需要16 d,加上云等天气条件的影响,使得Landsat影像的使用受到限制[10],很难满足业务化高频率监测的要求.

具有高空间分辨率和高时间分辨率的多时相影像是进行动态变化监测和分析的重要数据源[11],我国自主研发的环境卫星(HJ)具有A、B两颗星,组网后重访周期为2 d,且其搭载的CCD传感器空间分辨率达到30 m,因此,环境卫星可作为蓝藻水华长期监测业务化运行的观测卫星. 2011年郭望成根据FAI指数,针对环境卫星提出了CAI指数进行太湖蓝藻水华的提取[12]CAI指数的构建需要用到HJ-B星的红外相机(该相机重访周期是4 d),并且该指数的建立需要经过复杂的大气校正过程,传统的绝对辐射校正方法需要传感器定标系数、大气校正参数等,这些参数获取困难,不利于业务化的运行.因此,在这种情况下,常采用相对辐射校正的方法,通过选取一个参考影像,将其他不同时相的影像与参考影像进行匹配校正,可以减小传感器、大气条件和太阳辐射的影响[13]. 2012年余晓敏进行了多时相遥感影像辐射归一化不同方法的比较研究,比较了不同相对辐射归一化方法的优缺点,并提出相对辐射归一化方法,相比于绝对辐射归一化方法更加方便实用[14].

基于国内外研究的对比,本文最终选用HJ卫星作为太湖长时间序列蓝藻水华动态监测的观测卫星,并尝试(1)通过自动散点控制回归方法(ASCR)对长时间序列影像进行相对辐射校正,获取适用于不同期影像蓝藻水华提取的归一化植被指数(NDVI)阈值;(2)基于像元生长算法,精确统计单个像元内蓝藻水华面积与分布位置;(3)简单研究太湖2009-2014年长时间序列蓝藻水华时空分布,并分析变化原因.

1 数据与方法 1.1 研究区概况

太湖(30°55′40″~31°32′58″N,119°52′32″~120°36′10″E)水域面积2338.1 km2,是我国第三大淡水湖.太湖地处长江三角洲腹地,横跨江、浙两省,承担着无锡、苏州、上海等地的城乡供水,服务范围超过2000万人[15].近20年来,随着工农业生产的迅速发展,太湖水体富营养化严重,每年都会暴发大规模蓝藻水华.另外,太湖东部沿岸区水体清澈[16],生长着大量的水生植被,对于蓝藻水华的提取产生较大干扰[17],因而在本研究中没有涉及.另外,为了更好地对太湖不同区域蓝藻水华情况进行描述,对太湖进行了分区,具体分区边界由水利部太湖管理局提供(图 1).

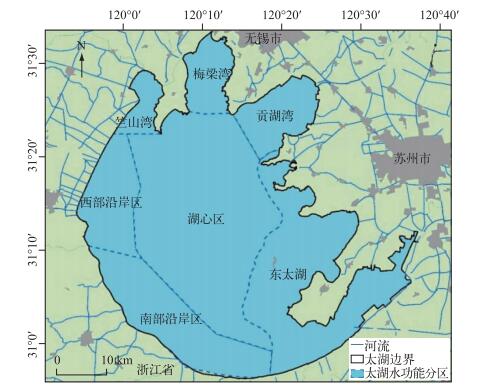

图 1 太湖地理位置及其分区 Fig.1 Location of Lake Taihu and several lake segments
1.2 数据选择与处理

环境与灾害监测预报小卫星A/B星(HJ-1A/1B)于2008年9月6日发射成功,A/B星各搭载了两台四波段的CCD相机[18]. HJ-CCD含有4个波段,空间分辨率30 m,两台CCD相机组网后重访周期仅为2 d(具体参数见表 1),是比较理想的蓝藻水华监测数据.夏、秋季是蓝藻水华暴发的高频季节,冬、春季则没有或只有零星水华[19],因此本文最终选取了2009 2014年蓝藻水华暴发最为频繁的7 12月无云或少云的55景影像作长时间序列监测研究(表 2).

表 1 HJ卫星CCD相机有效参数 Tab.1 Parameters of HJ satellite CCD camera
表 2 本研究所获取的HJ卫星影像* Tab.2 Acquisition data of HJ satellite images used in this study

根据研究需要,选择LANDSAT-8 OLI影像为基准影像,利用ENVI 5.1下Registration(Select GCPs:Image to Image)进行几何精校正,重采样方法为双线性内插,对HJ卫星所有影像进行校正,校正精度均控制在0.5~1个像元内,使得影像各像元的位置能够匹配地面相应的地物.具体流程(图 2)为:对通过几何精校正的HJ卫星影像进行相对辐射校正,利用得到的校正后的影像计算NDVI指数,并统计藻华和非藻华的NDVI阈值,利用这两个阈值参与像元生长算法的运算,得到蓝藻水华统计面积与分布情况,当两次统计出来的面积小于限差时,即可输出该影像的蓝藻水华总面积与分布图.

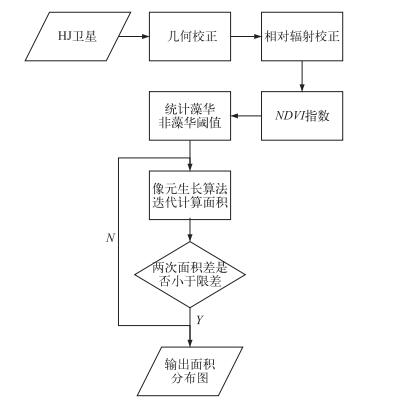

图 2 算法流程图 Fig.2 Flowchart of the algorithm progress
1.2.1 相对辐射校正

相对辐射校正可以使得相对稳定的同名地物在不同时相遥感图像上辐射值一致,这样就可以通过不同时相遥感图像上辐射值差异来实现变化监测[20].相对辐射校正是基于同一区域多时相影像相同波段的灰度值存在线性关系的假设提出来的[21],采用多时相影像地物的灰度值代替辐亮度或反射率进行校正,通过选定一个参考影像,将同一地区范围其他不同时相的影像校正到参考影像上.本文通过对比不同影像,最终选定2014年1月23日HJ卫星影像为参考影像,该影像天气晴朗无云,且在近红外(Band4)波段清洁水体的DN值为0,具有良好的光谱动态范围,影像质量好.

传统相对辐射校正方法是采用基于全景或波谱稳定子集的统计参数方法,如最大-最小(MM)归一化法、平均标准方差法(MS)、全景简单线性回归法(SR)、直方图匹配(HM)等[22].这些方法不能弥补各种气象条件,特别是两幅图像中有一幅出现云盖或处在不同物候期带来的不利影响.此外,在选择控制像元时需要不同程度的人工干预,人为性强[23].

自动散点控制回归(Automatic Scattergram-Controlled Regression,ASCR)方法最初是针对Landsat影像提出的一种相对辐射校正方法.以待校正影像的像元值作为横轴,以基准影像的像元值作为纵轴,统计像元个数,会在图的低位和高位分别集聚成峰,靠近坐标原点DN值较低的像元集群是水,靠近坐标中间位置的像元集群是陆地. Landsat有两个近红外波段,而HJ卫星CCD传感器只有一个近红外波段.从图 3可以看出,NDVI值散点图水陆集群分界明显,因此环境卫星用NDVI值图像来代替另一个近红外波段.通过两个像元集群的中心(在近红外波段(ilmax3jlmax3),(iumax3jumax3)和NDVI值波段(ilmax4jlmax4),(iumax4jumax4))分别计算两条峰值点间连线的斜率和截距.不变像元的像元集NC可表达为:

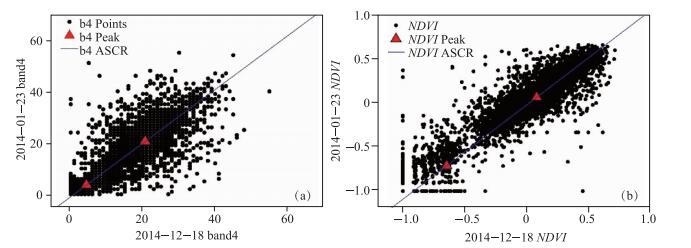

图 3 环境卫星近红外波段影像(a)和NDVI值影像(b)与参考影像对应的散点图 Fig.3 Scatterplot of near-infrared(a) and NDVI (b) images with reference images
$ NC = \left( {X, Y} \right):\left| {{\mathit{y}_3}-{{\rm{b}}_{\rm{3}}}{\rm{-}}{{\rm{a}}_{\rm{3}}} \cdot {x_3}} \right| \le HV{W_{{\rm{NC3}}}}\& \left| {{y_4}-{{\rm{b}}_{\rm{4}}}{\rm{ - }}{{\rm{a}}_{\rm{4}}} \cdot {x_4}} \right| \le HV{W_{{\rm{NC4}}}} $ (1)
$ HV{W_{{\rm{NC}}}} = \sqrt {1 + {\mathit{a}^2}} \cdot HP{W_{{\rm{NC}}}}/a $ (2)

式中,a3、a4是两散点图所对应的两条基线的斜率,b3、b4是截距;x3x4是待校正影像的像元值;y3y4是参考影像的像元值;HVWNC是不变区域像元集选择的限制条件,由HPWNC控制,HPWNC是不变区域一侧的垂直宽度.以此为约束条件,寻找出所有满足条件的像元集,使用同时满足两个波段的约束条件来确定像元集,使得不变像元的筛选更加可靠.

若要得到校正影像的增益系数和偏置系数,需要计算像元集对应波段的均值和S值:

$ \bar X_{\rm{K}}^{{\rm{NC}}} = \frac{1}{{\left| {NC} \right|}}\sum {{X_{\rm{K}}}} ;\bar Y_{\rm{K}}^{{\rm{NC}}} = \frac{1}{{\left| {NC} \right|}}\sum {{Y_{\rm{K}}}} $ (3)
$ S_{{\rm{XKXK}}}^{{\rm{NC}}} = \frac{1}{{\left| {NC} \right|}}\sum {{{\left( {{X_{\rm{K}}}-\bar X_{\rm{K}}^{{\rm{NC}}}} \right)}^2}} ;S_{{\rm{XKYK}}}^{{\rm{NC}}} = \frac{1}{{\left| {NC} \right|}}\sum {\left( {{X_{\rm{K}}}-\bar X_{\rm{K}}^{{\rm{NC}}}} \right)\left( {{Y_{\rm{K}}}-\bar Y_{\rm{K}}^{{\rm{NC}}}} \right)} $ (4)

式中,XKYK分别是满足条件像元集的待校正影像像元值和基准影像像元值,XKNCYKNC是像元集中待校正影像和基准影像的均值,SXKXKNC是像元集中XK的方差,SXKYKNCXKYK的协方差.

公式(2)、(3)是计算待校正影像不变区域像元集的均值和S值,在得到像元集中各个波段的待校正影像的XKNC值和SXKXKNC值以及基准影像的YKNC值和SXKYKNC值之后,可用来计算待校正影像各波段的增益系数和偏置系数,最终完成影像的校正:

$ {a_{\rm{k}}} = S_{{\rm{XKYK}}}^{{\rm{NC}}}/S_{{\rm{XKXK}}}^{{\rm{NC}}};{\mathit{b}_{\rm{k}}} = \bar Y_{\rm{K}}^{{\rm{NC}}}-{a_{\rm{k}}} \cdot \bar X_{\rm{K}}^{{\rm{NC}}};{{\bar X}_{\rm{K}}} = {a_{\rm{k}}} \cdot {X_{\rm{K}}} + {\mathit{b}_{\rm{k}}} $ (5)

式中,ak是增益系数,bk是偏置系数,XK是待校正影像的像元值,XK是校正后影像的像元值.

1.2.2 NDVI提取蓝藻水华

NDVI指数对植被敏感,蓝藻在光谱上具有明显植被的特征.在内陆水体蓝藻水华的监测中,使用红和近红外波段可以有效减少使用蓝绿波段时大气的影响和CDOM的干扰问题,因此本文选用NDVI作为监测蓝藻水华暴发情况的基本指数.

对经过相对辐射校正的影像计算NDVI指数,区分水华区与非水华区最关键的步骤就是确定分割的阈值.传统的目视解译主观性强,阈值具有不确定性.藻华与非藻华区NDVI值相差明显,分界区域坡度差异大,因此,利用该特点采用坡度与统计分析的方法来确定蓝藻水华阈值.

图 4是2011年12月12日影像阈值的确定过程,图 4aNDVI指数影像,太湖范围内高亮度区域为蓝藻水华,暗像元处为水体;图 4b是利用Arc GIS中SLOPE工具计算出来的坡度图;图 4c是坡度图中较大的坡度掩膜图,对比图 4a可以看出,掩膜出来坡度较大的地方处于蓝藻水华与清洁水体的分界线附近;图 4d是掩膜图像与原NDVI影像的乘积.这样,统计出来图 4d中的像元值为蓝藻水华与清洁水体分界线处的NDVI值,对这些值进行统计分析确定该景影像的NDVI阈值.

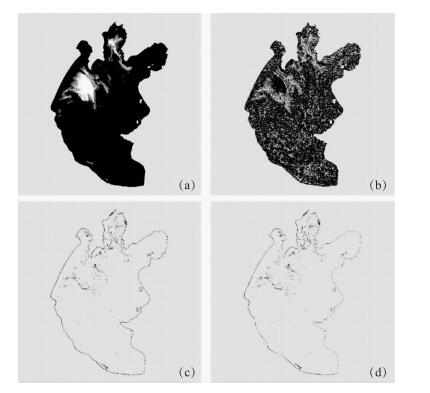

图 4 2011年12月12日NDVI阈值提取流程:(a)NDVI指数影像;(b)坡度图; (c)高坡度提取图; (d)蓝藻水华边界图 Fig.4 NDVI threshold extraction flow chart: (a) Image of NDVI; (b) Image of slope; (c) Image of high slope; (d) Cyanobacteria bloom boundary map

根据上述步骤对最终提取出来蓝藻水华边界图像(图 4d)的像元值做出统计直方图,根据统计信息,利用均值减去两倍的标准差确定该影像的蓝藻水华提取阈值为-0.054(图 5).

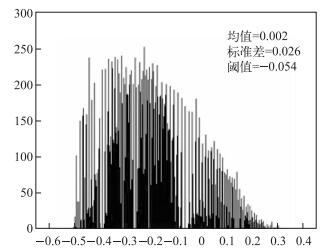

图 5 NDVI蓝藻水华分界数据直方图 Fig.5 The histogram of NDVI cyanobacteria bloom boundary

依据上述坡度与统计分析的方法求出每幅影像的阈值,作出统计直方图,由于所选影像中有部分影像没有蓝藻水华,因此参与阈值计算的影像只有45幅,对这些阈值进行平均处理,最终得到分离蓝藻水华与清洁水体区域的阈值为-0.070(图 6),该阈值作为像元生长算法中纯蓝藻水华像元的输入阈值.

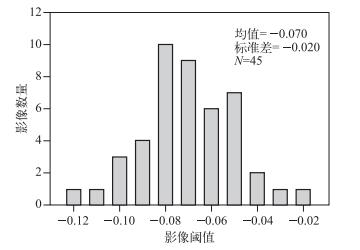

图 6 NDVI阈值统计直方图 Fig.6 Threshold histogram of NDVI
1.2.3 像元生长算法统计面积

利用NDVIalgae=-0.07提取出高浓度的蓝藻水华,但影像上也存在着许多水和蓝藻的混合像元,为了更精确地统计面积和了解蓝藻的分布,因此在NDVI阈值提取的基础上再采用像元生长算法来统计面积,可以获得单个混合像元内蓝藻水华的比例和面积.像元生长算法的流程是先利用3*3窗口从输入的NDVI影像中寻找NDVI最大值和最小值并记录它们的位置,求得分解系数y

$ NDV{I_{{\rm{center}}}} = y \cdot NDV{I_{\max }} + \left( {1-y} \right)NDV{I_{\min }} $ (6)

式中,y是3*3窗口中心像元NDVI值和窗口内最大、最小NDVI值的分解系数.

在混合像元中的蓝藻覆盖面积是由纯蓝藻面积的覆盖面积比例a决定的:

$ {a_{{\rm{pixel}}}} = \left( {NDV{I_{{\rm{pixel}}}}-NDV{I_{{\rm{nonalgae}}}}} \right)/\left( {NDV{I_{{\rm{algae}}}}-NDV{I_{{\rm{nonalgae}}}}} \right) $ (7)

式中,NDVIalgae为高浓度蓝藻阈值(-0.07),大于该阈值的像元蓝藻面积覆盖度为1,NDVInonalgae为清洁水体不含蓝藻的阈值(-0.44),小于该阈值的像元蓝藻面积覆盖度为0.

与中心像元NDVI阈值一样,每个中心像元蓝藻的覆盖面积也是由3*3窗口邻域中最大和最小覆盖面积像元决定的,因此中心像元的覆盖面积定义为:

$ {a_{{\rm{center}}}} = y \cdot {a_{\max }} + \left( {1 - y} \right){a_{\min }} $ (8)

其中,amaxamin分别是3*3窗口像元中最大和最小面积覆盖度值.

利用3*3窗口遍历每个像元,根据公式7求得中心像元的盖度比例,并累计求得总面积.最终判断相邻两次求得的面积差是否满足约束条件,不满足则继续迭代循环直到总面积趋于稳定.随机挑选了3个日期的蓝藻水华迭代面积做迭代统计(图 7),可以看出影像迭代3~4次之后,相邻两次面积的差小于1 km2,蓝藻水华总面积趋于稳定.

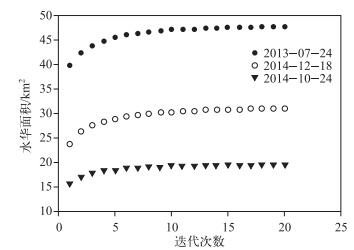

图 7 HJ卫星蓝藻水华面积像元生长算法迭代统计 Fig.7 Changes in the HJ satellite-derived algae coverage area
2 结果与分析 2.1 相对辐射校正结果验证

选取了2012年校正后的3幅影像用于相对辐射校正结果的验证.通过随机抽选3幅影像上相同位置处的灰度值,进行线性回归比较发现,任意2幅影像的回归方程斜率均在1左右,且R2在0.9以上(图 8),该结果说明校正结果较为理想.因此,自动散点控制回归方法可以用于对影像做相对辐射校正.

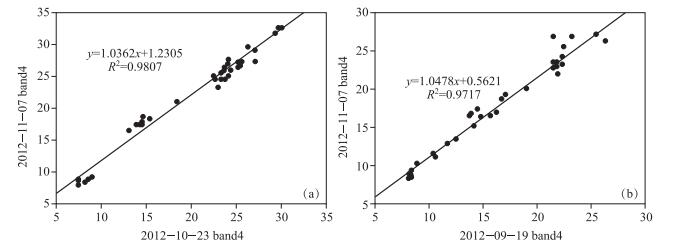

图 8 自动散点控制回归方法验证 Fig.8 Validations of Automatic Scattergram-Controlled Regression

自散点控制回归方法相比于其他的线性相对辐射校正方法具有诸多优点:对于云/阴影/雪的影响具有一定的削弱作用;使用了影像当中大部分的像素;归一化误差分布给不同的陆地覆盖类型避免了一些特定训练区样本选取的误差的积累;消除了亮暗像元选择的必要性;相比较其它的经验方法减少了人为的干预,节约了时间和人力[24].但相对辐射校正不能消除云和大气的干扰,几何配准的精度一定程度上也会影响相对辐射校正的结果.

2.2 太湖蓝藻水华提取结果评价

为了对本算法提取结果进行验证,通过对比环境卫星影像、NDVI值图像和像元生长算法统计图像(图 9),可以看出图 9b图 9eNDVI图像中蓝藻水华与清洁水体的分界过于粗糙,面积偏小,而图 9e图 9f像元生长算法影像提取出来的蓝藻水华与清洁水体的分界纹理清晰,空间分布与原图像一致、更加合理.并且像元生长算法统计出的影像可以清楚地获得每个像元蓝藻水华的覆盖程度,便于更加直观地了解每个区域蓝藻水华的暴发程度.

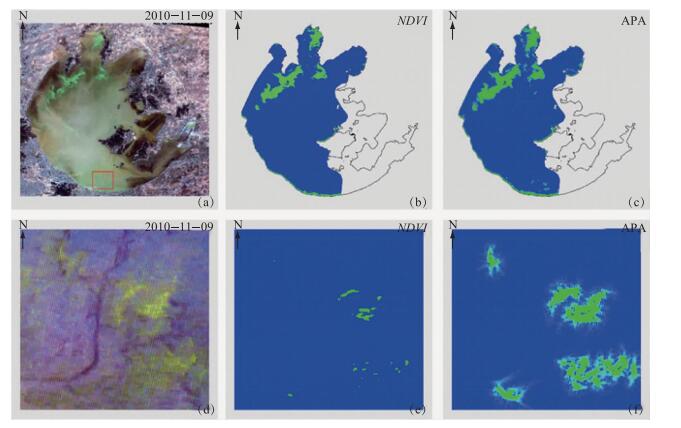

图 9 环境卫星原图像、NDVI值图像和像元生长算法提取图像的对比(图d、e、f是图a中红色方框放大显示的区域) Fig.9 Comparisons between images, NDVI and APA values from HJ-CCD data

此外,通过对比图 10abc中红色方框处可以发现,原影像有云的区域,NDVI值会上升,对蓝藻水华的提取产生干扰,而通过APA算法提取的影像有效抑制了云的干扰;通过图 10def中红色方框处的对比可以发现,原影像因成像时产生的条带干扰也会导致NDVI值出现异常,而APA算法提取的蓝藻水华影像也会对此产生抑制作用.因此,通过像元生长算法提取蓝藻水华具有更加直观、准确和稳定的效果.

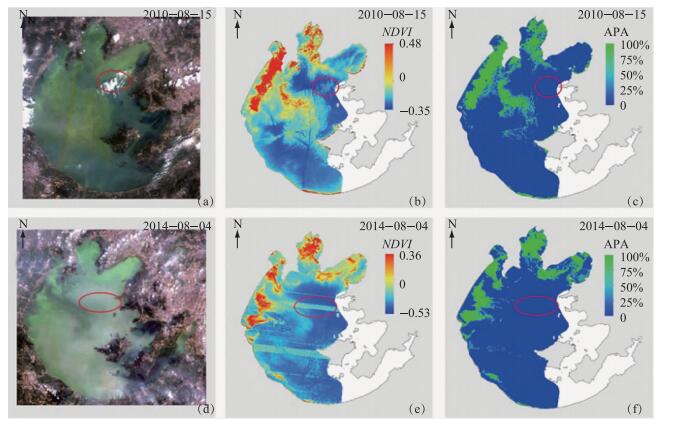

图 10 像元生长算法图像适用性评价 Fig.10 Applicability evaluation of APA values from HJ-CCD data
2.3 太湖蓝藻水华时空变化

对2009-2014年下半年所选的所有影像进行蓝藻水华的提取和面积的统计可以看出,2010-2012年太湖水体状态较为恶劣.从影像日期可以看出太湖每年最大面积蓝藻水华暴发时间发生在秋季.从蓝藻水华分布的空间可以看出西太湖、竺山湾和梅梁湾水华严重,暴发频率较大,严重时会发展到湖心区,南部沿岸和贡湖湾水体状况最好,很少出现水华(图 11).

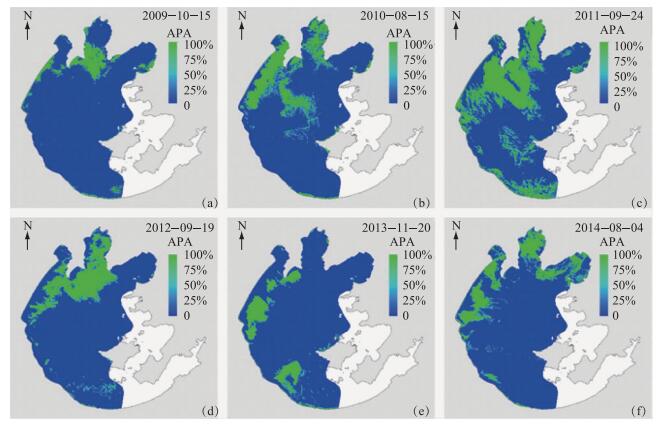

图 11 2009-2014年蓝藻水华最大暴发面积比较 Fig.11 The comparison of max cyanobacteria bloom area from 2009 to 2014

取每月最大蓝藻水华暴发面积作为当月的蓝藻水华暴发面积,对2009-2014年间所选所有影像进行蓝藻水华暴发面积信息的统计(图 12a),可以看出夏季尤其是7月份,符合要求的影像很少,这主要是多云雨天气造成的,但从仅有的影像可以看出2013和2014年7月份太湖蓝藻水华暴发面积较小,水体状况较好.秋季是太湖蓝藻水华最为严重的季节,面积上来看秋季蓝藻水华面积最大,其中水华暴发最为严重的就是8、9月,这是因为在营养盐充足的条件下,温度和光照是影响蓝藻水华的主要因子.在夏季,温度超过35℃以后,蓝藻会因为怕热,更倾向于在水面下;秋季,由于温度适宜,反而造成蓝藻颗粒漂浮于水面,水华大规模暴发.冬季较秋季蓝藻水华面积略有下降,但仍存在,这是因为近年来湖泊水环境的恶化导致蓝藻水华持续时间增长.

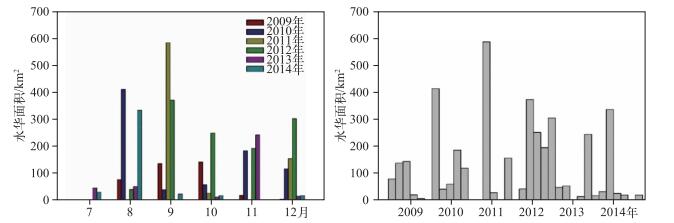

图 12 月际间(a)和年际间(b)蓝藻水华面积比较 Fig.12 The comparison of cyanobacteria bloom area in different months(a) and years(b)

从2010年开始太湖水质呈下降趋势,蓝藻水华暴发加剧,面积增大,但从2013年开始水质出现改善,2013和2014年太湖蓝藻水华暴发面积小,水体状况好(图 12b).

3 结论

本文通过自动散点控制回归的方法对2009-2014年下半年影像进行相对辐射校正,利用NDVI阈值提取高浓度蓝藻水华,再结合像元生长算法进一步获取蓝藻水华的面积和空间分布情况,该方法较精确地获取了太湖蓝藻水华暴发面积和分布状况.仅利用HJ卫星CCD传感器所拍摄的影像,无需经过复杂的大气校正,也不用获得传感器的定标系数和大气校正参数,为该方法的业务化运作提高了可行性;并且从结果来看该方法对云、影像条带等具有一定的抗干扰能力,提取的蓝藻水华在空间上分布合理、可靠.从该方法提取的蓝藻水华结果来看,2009年太湖水体环境较好,2010-2012年太湖蓝藻水华暴发面积增大,但从2013年之后水体环境得到了改善.今后,可以依据本研究的思路对提取指数的选择和相对辐射校正的方法进行改进,以便应对更复杂的大气状况,更精确地获取蓝藻水华的面积和空间分布情况.
