太湖蓝藻水华发生风险区划
张艳会 1,2, 李伟峰 2, 陈求稳 3
(1: 中国科学院南京地理与湖泊研究所流域地理学重点实验室，南京 210008)
(2: 中国科学院生态环境研究中心城市与区域生态国家重点实验室，北京 100085)
(3: 南京水利科学研究院生态环境研究中心，南京 210029)
2014-12-10 收稿；2015-02-03 收修改稿
基金项目：中国科学院科技服务网络计划(STS)资助
作者简介：张艳会(1984~)，女，博士研究生；E-mail：xiaohuizi1984@126.com.
通信作者：李伟峰，E-mail：li.wf@rcees.ac.cn.
摘要：湖泊水华是全世界面临的严重生态环境问题之一，对人类和生态系统健康都有重大影响.以太湖为研究区域，基于近年的蓝藻水华及水环境监测数据，结合自组织特征映射神经网络和模糊风险评价方法，对太湖不同监测点蓝藻水华的发生风险进行综合评价，并借助GIS地学统计分析方法对全太湖蓝藻水华发生风险进行区划，绘制太湖蓝藻水华发生风险区划图.结果表明：太湖被分为重度风险区、中度风险区、轻度风险区、微风险区，各风险区基本呈带状分布.从各风险区面积来看，重度风险区、中度风险区、轻度风险区的面积约各占太湖总面积的1/5，而微风险区约占太湖总面积的2/5；从各风险区位置来看，重度风险区主要分布在西北部区域，且从整个湖区来看，蓝藻水华的发生风险等级自西北到东南依次递减.本研究揭示太湖水华灾害风险的空间分布规律，对支撑水环境监测和水华灾害防治方案的制定具有一定的意义.
关键词：太湖    蓝藻水华    风险评价    风险区划
Algae bloom risk zoning of Lake Taihu
ZHANG Yanhui 1,2, LI Weifeng 2, CHEN Qiuwen 3
(1: Key Laboratory of Watershed Geographic Sciences, Nanjing Institute of Geography and Limnology, Chinese Academy of Sciences, Nanjing 210008, P.R.China)
(2: State Key Laboratory of Urban and Regional Ecology, Research Center for Eco-Environmental Sciences, Chinese Academy of Sciences, Beijing 100085, P.R.China)
(3: Eco-Environmental Research Center, Nanjing Hydraulic Research Institute, Nanjing 210029, P.R.China)
Abstract: Water bloom is one of the most serious ecological environmental problems, which threaten the health of human being and local ecosystems. In this study, we took Lake Taihu in China as the study area, and accessed the occurrence risk of blue-green algae blooms comprehensively based on the individual site, combining self-organizing feature map neural network and fuzzy risk assessment method.Then We exploited the blue-green algae bloom risk zoning and draw the zoning map based on the individual site specific blue-green algae bloom risk assessment through GIS geological statistics analysis method. The assessment results showed that the whole Lake Taihu was divided into four risk zones: sever zone, moderate zone, mild zone and none risk zone, distributing along the aclinic aspect of the slope from northwest to southeast. As a whole, 3/5 of Lake Taihu faced blue-green algae bloom occurrence risk and only less than 2/5 lake area was little or no risk. The blue-green algae bloom occurrence risk presented an obvious mitigation from the northwest to the southeast, where the most sever risk zone was on the north-west. In summary, this study revealed the spatial distribution of blue-green algae bloom occurrence and these method and result would be helpful to support efficient blue-green algae bloom monitoring and risk management.
Keywords: Lake Taihu    blue-green algae bloom    risk assessment    risk zoning

目前，湖泊蓝藻水华是各个国家面临的重大环境问题之一.就我国而言，由于湖泊富营养化程度的趋势不断加重[1]，湖泊蓝藻水华的暴发越来越频繁，暴发面积也在不断增加，比如太湖，自2007年以来，其蓝藻水华发生的典型个例越来越多、范围逐年扩大、强度逐渐增大，造成重大危害[2-6].鉴于此，国内外的学者进行了大量研究，其中，大部分集中在蓝藻水华暴发机理和水华预测等方面[7-13].研究表明，风险区划是在可能避免和减轻自然灾害的措施中最简便有效的方法[14].自20世纪中期，风险区划在美国、日本等国家均有较好的发展.1980s后期，我国也相继开展洪水、地震、干旱等自然灾害风险区划研究[15-18].然而，湖泊蓝藻水华在科学研究的基础上进行发生风险区划的研究还较少，刘聚涛等基于突变理论开展太湖蓝藻危险性分区评价[19].因此，为了有效地减少蓝藻水华的发生及其带来的影响，非常有必要对蓝藻水华发生风险进行综合评价与科学区划.

蓝藻水华的发生是营养盐、水温、风速等气象条件以及湖泊形态等众多因素共同作用的结果，目前，虽然关于蓝藻水华的暴发机理已经开展较多研究，但不同影响因素与蓝藻水华之间的相互影响机制尚未有明确定论.因此，通过大量观察和监测数据进行统计分析是分析这种多因素、非线性复杂过程的有效手段.人工神经网络是一种非常实用有效的非线性统计分析方法，对多变量影响的复杂系统过程分析具有很大优势，其可根据大量数据信息，通过自适应训练学习，揭示不同变量之间的相互响应机制[20-21].由于蓝藻水华的发生机制复杂，蓝藻水华是否暴发、暴发的范围和强度具有很大的不确定性，即水华发生风险的不确定性.因此，要较为全面地揭示水华发生的综合风险，必须要清楚地认识各种不确定性.模糊风险评价法是基于信息分配理论[22]的一种综合评价方法，它运用内-外集模型[23]计算出可能性-概率模糊风险，即某一事件以某一概率发生的可能性大小，其可相对精确地表达风险的不确定性.本研究结合自组织特征映射神经网络和模糊风险评价方法，深入分析太湖蓝藻水华发生风险的各种不确定性，在此基础上，综合评价太湖不同点位的水华发生风险，并结合GIS地统计空间分析方法，绘制全太湖蓝藻水华发生风险区划图.本研究揭示太湖蓝藻水华灾害风险的空间分布规律，对支撑水环境监测和水华灾害防治方案的制定具有一定的意义.

1 研究区域和数据

太湖(30°55′~31°34′N，119°53′~120°36′E)地处长江三角洲的南部，面积2338 km2，平均水深不到2m[4].该地属于亚热带季风气候类型，四季分明.20世纪后期太湖蓝藻水华问题日益突出，是国务院指定重点治理的富营养化水域之一.本研究所采用的水质数据是2008-2010年每月1次的监测数据，覆盖全太湖的33个监测点(图 1)，水质监测指标包括叶绿素a(Chl.a)浓度、总氮(TN)浓度、总磷(TP)浓度、高锰酸盐指数(CODMn)和温度等[24]，以及2010年4-12月对太湖梅梁湾湖区每天进行的有、无蓝藻水华发生的现场调查数据.

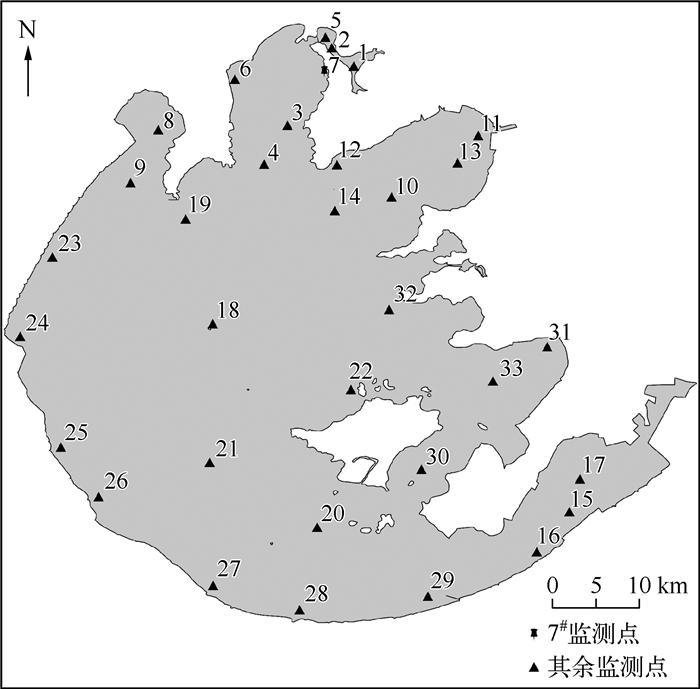

图 1 太湖监测站点分布 Fig.1 Distribution of monitoring sites in Lake Taihu
2 研究方法

本研究采用自组织特征映射神经网络和模糊风险评价方法定量分析太湖不同监测点蓝藻水华的发生风险，并结合GIS地学统计法进行分析，对太湖蓝藻水华发生风险区划(图 2).

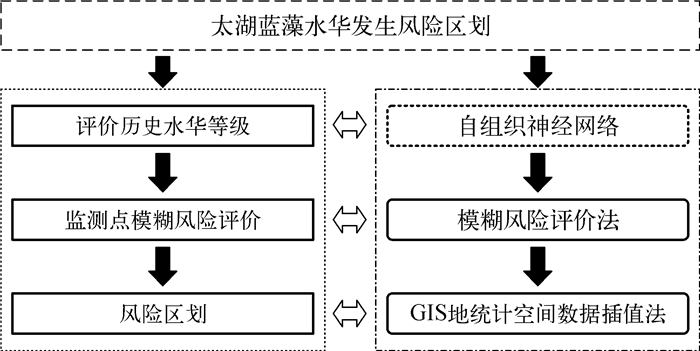

图 2 技术路线图 Fig.2 The technique route

本研究的总体分析步骤是：(1)基于2008-2010年4-12月太湖不同监测点的水环境及蓝藻水华监测数据，运用自组织特征映射神经网络对不同监测站点的蓝藻水华程度进行聚类分析及验证.研究表明，蓝藻水华的发生主要受营养盐、温度等环境要素共同影响[25].同时，鉴于Chl.a浓度与蓝藻的关系，Chl.a浓度被看作是蓝藻生物量的替代色素[26]，因而，选取5个与水华暴发密切相关的因子作为输入层指标，即Ch.a、TN、TP、CODMn、水温，其中，Chl.a和CODMn被选作蓝藻水华发生程度的指示因子，TN、TP是蓝藻水华发生的主要营养盐因素，水温是蓝藻水华发生的关键性气象因素，所选取的网络结构是2×3；(2)基于单个监测点的蓝藻水华特征评价结果，运用模糊风险评价法对每个监测点的蓝藻水华发生风险进行综合评价；(3)借助GIS平台，运用地统计空间数据插值方法，对全太湖进行蓝藻水华发生风险评价，并根据水华风险强度等级特征进行分区.最后，绘制太湖蓝藻水华发生风险分布图.

3 研究结果 3.1 蓝藻水华历史发生情况评价结果

根据自组织特征映射神经网络的聚类分析结果，太湖不同监测站点的蓝藻水华发生情况，可分为4类：无水华、轻度水华、中度水华、重度水华.经过综合分析，不同程度蓝藻水华，各个响应变量的阈值范围表明，从无水华到重度水华各参数基本呈现递增的趋势，同时有2个较大的转折点(表 1)：1)重度水华的水温却较中度水华的水温低.根据现场的考察发现重度水华大多是片状水华，这可能跟风的聚集作用有关，也与张成成等的研究结果一致，即较高的Chl.a浓度可能与风力和水动力造成的蓝藻积聚有关[27]；2)中度水华时TN浓度较低，可能与中度水华时TN消耗量达到较大有关.

表 1 各程度蓝藻水华所表示变量的范围 Tab.1 Range of different variables for different algae bloom degrees

太湖北部小湾里监测点2008-2010年不同监测时期蓝藻水华的风险特征值见表 2.其中，水华风险值是依据Chl.a浓度经过标准量化后的结果，其中，(0，3]为无水华，(3，5]为轻度水华，(5，7]为中度水华，＞7为重度水华.

表 2 小湾里监测点的聚类结果 Tab.2 SOMF clustering result of the Xiaowanli site

对于上述聚类结果，用2010年的监测数据(是否发生水华的现场记录)对水华特征聚类结果进行精度验证，无水华分类精度最高，达90 %以上，轻度水华分类精度接近80 %，中度和重度水华的分类精度也都超过60 %.

3.2 太湖蓝藻水华发生风险评价结果

基于自组织特征映射神经网络的水华特征聚类分析结果，应用模糊风险评价方法，对太湖不同监测点蓝藻水华发生风险的不确定性进行定量分析.以太湖北部湖区的监测点小湾里为例，对评价结果进行分析.小湾里的可能性风险概率见表 3.

表 3 小湾里监测点的可能性风险概率* Tab.3 Possibility-probability risk evaluation of cyanobacteria-dominant bloom in the Xiaowanli site

发生轻度水华的各种概率的可能性都有，只是可能性不同，值越大可能性就越大(表 3).可能性概率风险表达概率的可靠性，有利于风险表达和分析，对于水华这个复杂的系统，风险这么表达更有利于水华的防治.因此，高概率不意味着高可能性，低概率也不意味着低可能性.如发生中度水华的概率为0.2的可能性为1，而概率为0.3的可能性为0.4.由此可知，可能性概率风险，相对准确地表述了水华的发生风险.

为了检验水华风险评价结果的可靠性，对其进行验证.2010年梅梁湾(小湾里监测点所在湖区)蓝藻水华现场调查的结果见表 4.其中，轻度水华是颗粒状蓝藻水华，中度水华是条状蓝藻水华，重度水华是片状蓝藻水华.

表 4 2010年梅梁湾蓝藻水华调查结果 Tab.4 Investigation results of blue-green algae bloom of Meiliang Bay, 2010

梅梁湾发生轻度、中度和重度水华的概率分别为0.54、0.18和0.01(表 4).发生轻度、中度和重度蓝藻水华可能性为1的概率分别为0.5、0.2、0.1或者0.2(表 3)，对比可知，评价结果和调查结果基本一致.因此，通过模糊风险评价方法，不仅可以揭示水华是否发生，还能进一步定量地揭示不同强度水华发生的概率及其可能性.

最后，综合蓝藻水华发生的这些不确定性，计算每个监测点的水华发生风险，即在给定可能性水平之上各种可能发生概率的数学期望值，小湾里监测点水华发生的模糊风险值见表 5(黑体).同理，计算出太湖其它32个监测点的模糊风险值(表 5).

表 5 太湖湖区所有监测点的模糊风险值 Tab.5 Fuzzy risk evaluation of 33 sites in Lake Taihu

风险值为该监测点发生水华的综合程度，值越大说明发生水华的程度越严重，风险越大(表 5).其中，α是截集的水平，表示风险发生的可能性，α越高，蓝藻水华发生的可能性越大，对应的发生概率越靠近真实情况，不确定性就越低，本研究选取0.5和0.75两种可能性水平进行模糊风险评价分析.保守风险值指以低概率发生的风险，而冒险风险值是以高概率发生的风险.保守风险值普遍高于冒险风险值(表 5)，这是因为高概率的灾害事件发生的强度比较小，风险也较小，而低概率灾害事件发生的强度比较大，风险也较大.另外，α为0.5时的保守风险值和冒险风险值的差值大于α为0.75时的差值，差值越大说明可靠性越低，可信任度越差.当α达到一定水平时，发生的概率就不再改变.保守风险值就会和冒险风险值合二为一.在本研究中，当α为0.75时，保守风险值和冒险风险值就合二为一了.保守风险值和冒险风险值具有不同的意义，短期的资源规划和保护以及投资可参考冒险风险值，而长期的水资源规划、投资、保护可参考保守风险值.鉴于α的含义与冒险风险值和保守风险值内涵的差别，选取α为0.75时的风险值进行全湖区风险插值和风险区划.

3.3 太湖蓝藻水华发生风险区划

鉴于单个监测点的风险不能直观地反映太湖水华风险情况，根据表 5各监测点的风险评价结果，运用GIS地统计空间数据插值方法对太湖整个湖区进行蓝藻水华发生风险插值.根据不同程度水华产生的影响和太湖的实际特征，借助GIS工具，绘制出整个湖区的风险分布图，太湖被分为4个风险区(图 3)：微风险区、轻度风险区、中度风险区、重度风险区，其风险区间分别为(0，3]、(3，5]、(5，6]、＞6.

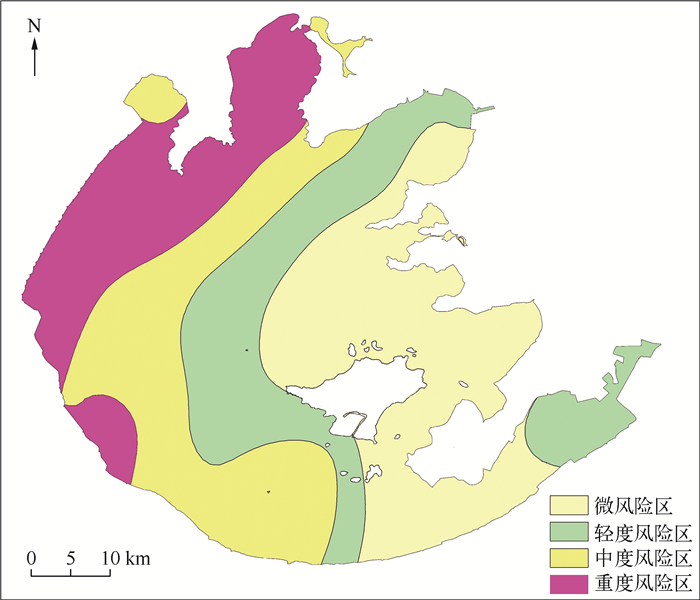

图 3 太湖蓝藻水华发生风险区划 Fig.3 Regionalization of the occurrence risk of blue-green algae blooms in Lake Taihu

从风险区划图(图 3)可以发现，各风险区基本呈带状分布.从位置来看，重度风险区和中度风险区位于太湖西北部区域，轻度风险区和微风险区位于东南部区域.就整个太湖而言，从西北到东南风险呈现逐渐降低的趋势.从面积来看，重度风险区、中度风险区和轻度风险区约占太湖总面积的60 %，微风险区约占太湖总面积的40 %，总的来说，整个太湖蓝藻水华暴发风险相对较大的区域约占60 %，说明目前太湖蓝藻水华暴发的风险较大.

4 结论

针对蓝藻水华暴发的复杂性和不确定性，本文运用自组织特征映射神经网络和模糊风险评价方法定量分析太湖近几年蓝藻水华发生的风险特征.运用自组织特征映射神经网络，分析蓝藻水华与不同影响因素的相互响应关系，对蓝藻水华发生情况进行自组织聚类，避免人为判断的主观误差.运用模糊风险评价方法来全面地分析不同程度蓝藻水华发生的概率及可能性，进而定量地揭示水华发生的不确定性，以此为基础的水华风险综合评价能够更加真实地反映太湖水华特征.最后，通过对太湖蓝藻水华发生风险的区划，能够从全湖大空间尺度上，直接揭示水华发生风险的空间分布特征.对水华监测、预警和风险管理具有一定的支撑作用，可指导水华防治过程中把资源重点投入到最需要的地方，从而提高水环境管理的效率，降低运行成本.
